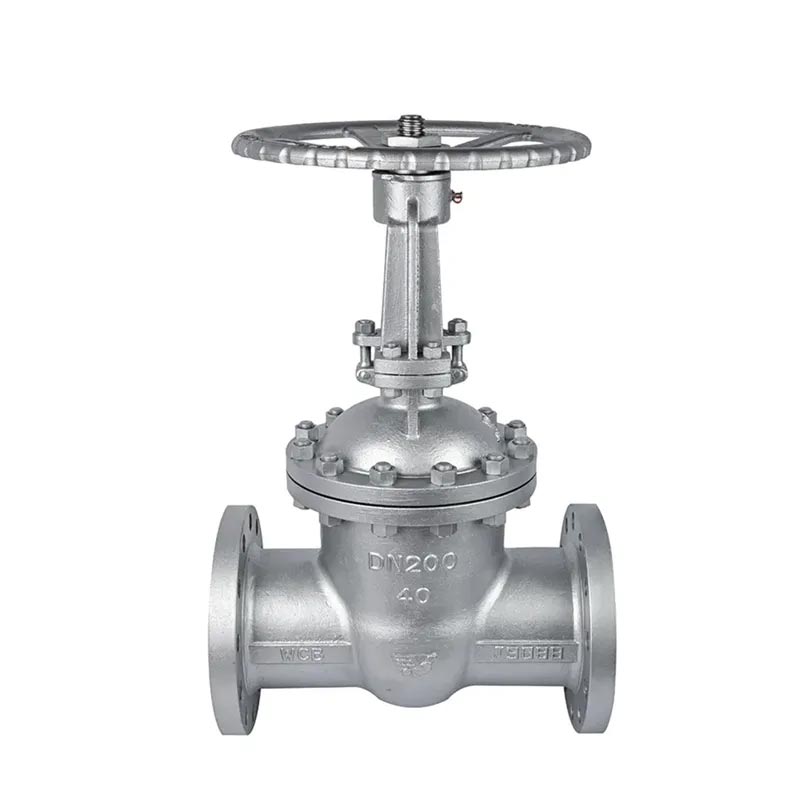

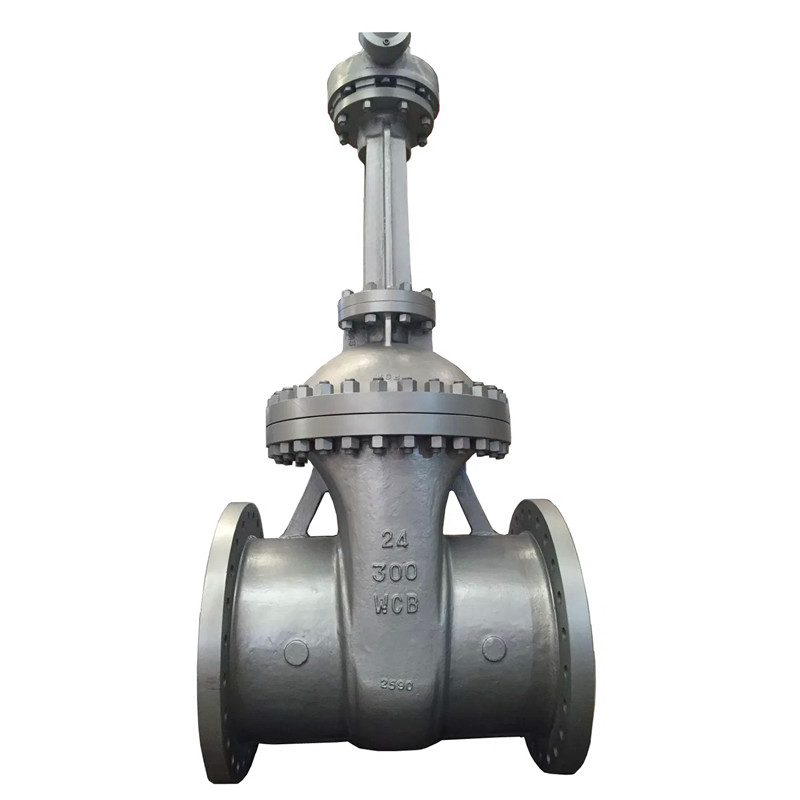

JOEPAI ma bardzo duże doświadczenie w produkcji odlewanych zasuw. Nasz wysokiej jakości zasuwa klinowa z litym trzpieniem wznoszącym ze staliwa, klasy 600, została zaprojektowana, skonstruowana i wyprodukowana w ścisłej zgodności z API, ASTM, ASME, ANSI i innymi uznanymi normami. Zasuwy odlewane można podzielić na zasuwy podwójne, zasuwy pojedyncze i zasuwy elastyczne w zasuwach klinowych. Podwójny klin bramowy zasuwa. Ten typ zaworu jest powszechnie stosowany w wodzie i parze rurociągi. Zaletami jego konstrukcji są:
1. Wymagana dokładność kąta powierzchni uszczelniającej jest względna
niski.
2. Wzrost temperatury prawdopodobnie nie spowoduje zjawiska
zaklinowanie bramy.
W przypadku zużycia powierzchni uszczelniającej można dodać uszczelkę, aby to zrekompensować.
Ocena projektu: API600
Twarzą w twarz: AMSE B16.10
Końcówki kołnierzowe: ASME B16.5
Inspekcja i testowanie: API 598
Specjalne: standard NACE MR-01-75 jest wykonalny; OEM/ODM;
Wsparcie dostosowywania.
Przykręcana maska lub maska z uszczelką ciśnieniową
Solidny klin
Twarda powierzchnia 13CR%, STL itp
Pełne porty
Zewnętrzna śruba i jarzmo (OS&Y), wznoszący się trzpień
Przykręcana maska, BB
Rozszerzona maska do zastosowań kriogenicznych
Urządzenie blokujące opcjonalne
Przekaż na żądanie
Rozmiar: 2" do 24" (DN50 do DN600)
Przyłącze końcowe: kołnierzowe RF, FF, RTJ, BW
Materiały: stal węglowa, stal węglowa niskotemperaturowa, stal nierdzewna, stal nierdzewna duplex, stal nierdzewna super duplex, stopy niklu, brąz niklowo-aluminiowy, hastelloy, inconel itp.
Obsługiwany przez: koło ręczne, przekładnię, siłownik pneumatyczny, hydrauliczny i elektryczny
| NIE. | Nazwa części | Tworzywo |
||
| 1 | Ciało | A216-WCB | A217-WC6 | A352-LCB |
| 2 | Czapeczka | A216-WCB | A217-WC6 | A352-LCB |
| 3 | Klin | A218-WCB+13CR | A217-WC6+HF | A352-LCB+13CR |
| 4 | Trzon | A182-F6a | CR-MO-V | A182-F6a |
| 5 | Pierścień siedzenia | A105+13CR | A182-F11+HF | A350-LF2+13CR |
| 6 | Mostek tylnego siedzenia | A276-420 | A276-304 | A276-420 |
| 7 | Uszczelka maski |
Rana spiralna (grafit+304) |
||
| 8 | Stud maski |
A193-B7 | A193-B16 | A320-L7 |
| 9 | Nakrętka dwustronna maski | A194-2H | A194-7 | A194-4 |
| 10 | Uszczelka | Grafit |
||
| 11 | Gruczoł | A276-420 | A276-304 | A276-420 |
| 12 | Kołnierz dławikowy | A216-WCB | A217-WC6 | A276-LCB |
| 13 | Sworzeń oczkowy | Stal węglowa | A276-420 | Stal węglowa |
| 14 | Śruba oczkowa | Stal węglowa | A193-B7 | Stal węglowa |
| 15 | Nakrętka oczkowa | Stal węglowa | A194-2h | Stal węglowa |
| 16 | Smarownica | Mosiądz + stal |
||
| 17 | Rękaw jarzmowy | Aluminium-Brąz |
||
| 18 | Przeciwnakrętka tulei jarzma | Stal węglowa | ||
| 19 | Koło ręczne | Żelazo ciągliwe |
||
| 20 | Nakrętka koła zamachowego | Stal węglowa | ||
| KLASA 150 | |||||||||||||
| rozmiar (cale) | 2" | 2-1/2" | 3" | 4" | 6" | 8" | 10" | 12" | 14" | 16" | 18" | 20" | 24" |
| L,RF(mm) | 178 | 191 | 203 | 229 | 267 | 292 | 330 | 356 | 381 | 406 | 432 | 457 | 508 |
| L1-BW (mm) | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 572 | 610 | 660 | 711 | 813 |
| L2-RTJ(mm) | 191 | 203 | 216 | 241 | 279 | 305 | 343 | 368 | 394 | 419 | 445 | 470 | 521 |
| Hmm) | 400 | 490 | 510 | 585 | 795 | 1015 | 1230 | 1465 | 1755 | 2030 | 2210 | 2510 | 2880 |
| K(mm) | 200 | 200 | 250 | 300 | 350 | 350 | 400 | 450 | 500 | 500 | 600 | 750 | 750 |
| KLASA 300 | |||||||||||||
| rozmiar (cale) | 2" | 2-1/2" | 3" | 4" | 6" | 8" | 10" | 12" | 14" | 16" | 18" | 20" | 24" |
| L,RF(mm) | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 762 | 838 | 914 | 991 | 1143 |
| L1-BW (mm) | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 762 | 838 | 914 | 991 | 1143 |
| L2-RTJ(mm) | 232 | 257 | 298 | 321 | 419 | 435 | 473 | 518 | 778 | 854 | 930 | 1010 | 1165 |
| Hmm) | 470 | 525 | 533 | 610 | 845 | 1050 | 1295 | 1600 | 1830 | 2035 | 2195 | 2470 | 2900 |
| K(mm) | 200 | 200 | 250 | 300 | 350 | 350 | 400 | 450 | 500 | 500 | 600 | 750 | 750 |
| KLASA600 | |||||||||||||
| rozmiar (cale) | 2" | 2-1/2" | 3" | 4" | 6" | 8" | 10" | 12" | 14" | 16" | 18" | 20" | 24" |
| L,RF(mm) | 292 | 330 | 356 | 432 | 559 | 660 | 787 | 838 | 889 | 991 | 1092 | 1194 | 1397 |
| L1-BW (mm) | 292 | 330 | 356 | 432 | 559 | 660 | 787 | 838 | 889 | 991 | 1092 | 1194 | 1397 |
| L2-RTJ(mm) | 295 | 333 | 359 | 435 | 562 | 664 | 791 | 841 | 892 | 994 | 1095 | 1200 | 1407 |
| Hmm) | 495 | 550 | 615 | 735 | 1005 | 1245 | 1480 | 1730 | 1915 | 2050 | 2260 | 2620 | 2900 |
| K(mm) | 200 | 250 | 300 | 350 | 450 | 500 | 600 | 750 | 850 | 850 | 960 | 960 | 1000 |
| KLASA 900 | |||||||||||||
| rozmiar (cale) | 2" | 2-1/2" | 3" | 4" | 6" | 8" | 10" | 12" | 14" | 16" | 18" | 20" | 24" |
| L,RF(mm) | 368 | 419 | 381 | 457 | 610 | 737 | 838 | 965 | 1029 | 1130 | 1219 | 1321 | 1549 |
| L1-BW (mm) | 368 | 419 | 381 | 457 | 610 | 737 | 838 | 965 | 1029 | 1130 | 1219 | 1321 | 1549 |
| L2-RTJ(mm) | 371 | 422 | 384 | 460 | 613 | 740 | 841 | 968 | 1038 | 1140 | 1232 | 1334 | 1568 |
| Hmm) | 590 | 700 | 740 | 870 | 1120 | 1390 | 1592 | 1765 | 2025 | 2175 | 2510 | 2750 | 3240 |
| K(mm) | 250 | 300 | 350 | 450 | 500 | 600 | 750 | 850 | 850 | 960 | 960 | 1000 | 1000 |
