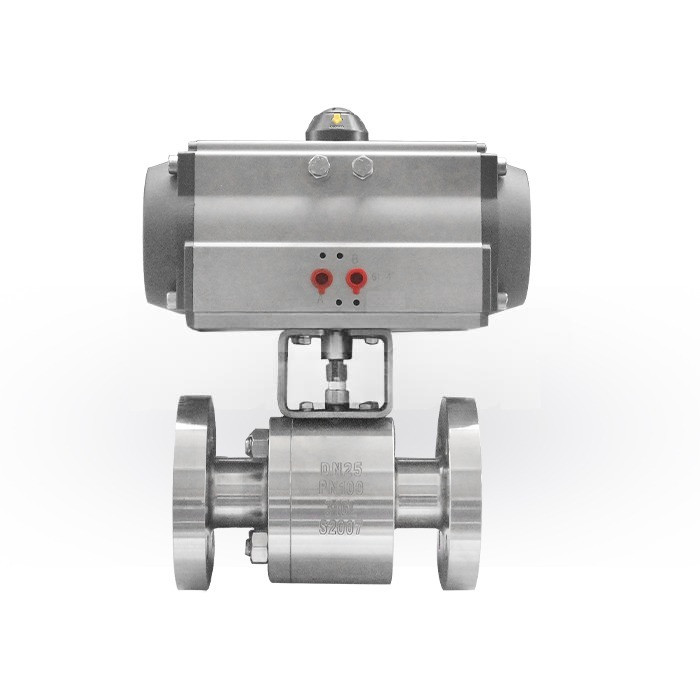

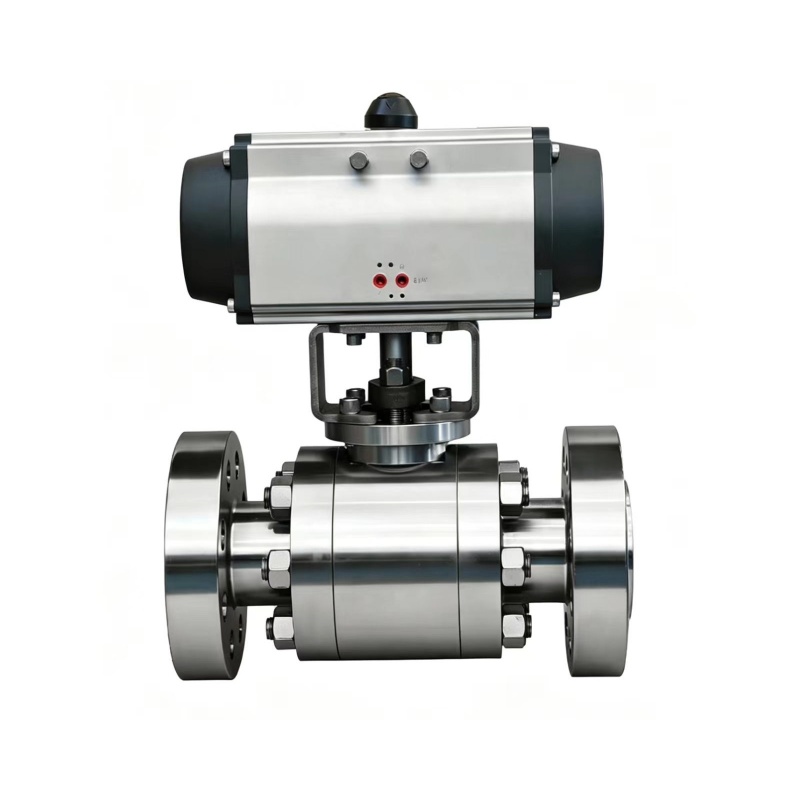

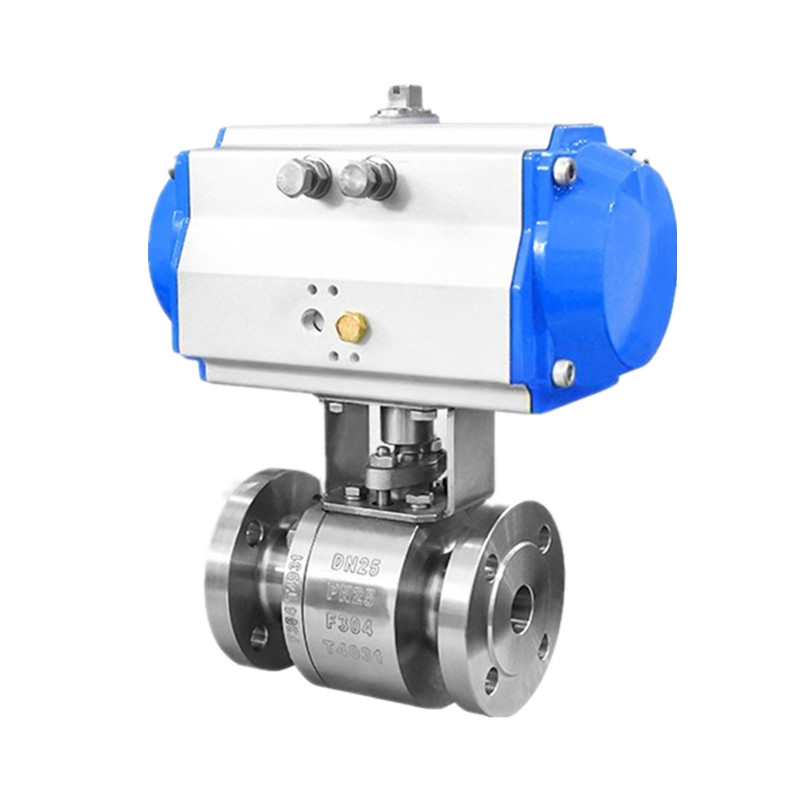

Zawory kulowe wysokiego ciśnienia uruchamiane pneumatycznie

Dostarczane przez firmę JOEPAI wysokociśnieniowe zawory kulowe uruchamiane pneumatycznie posiadają pływającą konstrukcję kulową pozbawioną wału, zamocowaną za pomocą podwójnych gniazd zaworów. Przyjmując tryb napędu pneumatycznego, realizuje szybkie, stabilne i oszczędzające pracę zdalne automatyczne przełączanie, dystrybucję przepływu i regulację kierunku przepływu medium w rurociągach przemysłowych. Zawór ten jest wyposażony w niezawodne uszczelnienie trzpienia, bezpieczeństwo przeciwpożarowe, działanie antystatyczne, automatyczny nadmiar ciśnienia i mechanizm blokujący. Charakteryzuje się zwartą budową, odpornością na wysokie ciśnienie i doskonałą odpornością na korozję, szeroko stosowany w przemyśle chemicznym, naftowym, gazie ziemnym, metalurgii i innych dziedzinach, szczególnie odpowiedni do trudnych warunków pracy ze środowiskiem siarkowodoru, zanieczyszczeniami i silnie korozyjnymi rurociągami gazowymi.

Zalety projektowania

Wysokociśnieniowe zawory kulowe uruchamiane pneumatycznie zostały zaprojektowane do regulacji płynów i gazów w środowiskach pracy o ekstremalnie wysokim ciśnieniu, zdolnych do utrzymania ciśnienia roboczego do tysięcy PSI. Wykonane ze stali nierdzewnej, stali węglowej i innych materiałów stopowych o wysokiej wytrzymałości, charakteryzują się doskonałymi właściwościami uszczelniającymi i wyjątkową trwałością, zapewniając stabilną, szczelną pracę w warunkach wysokiego ciśnienia.

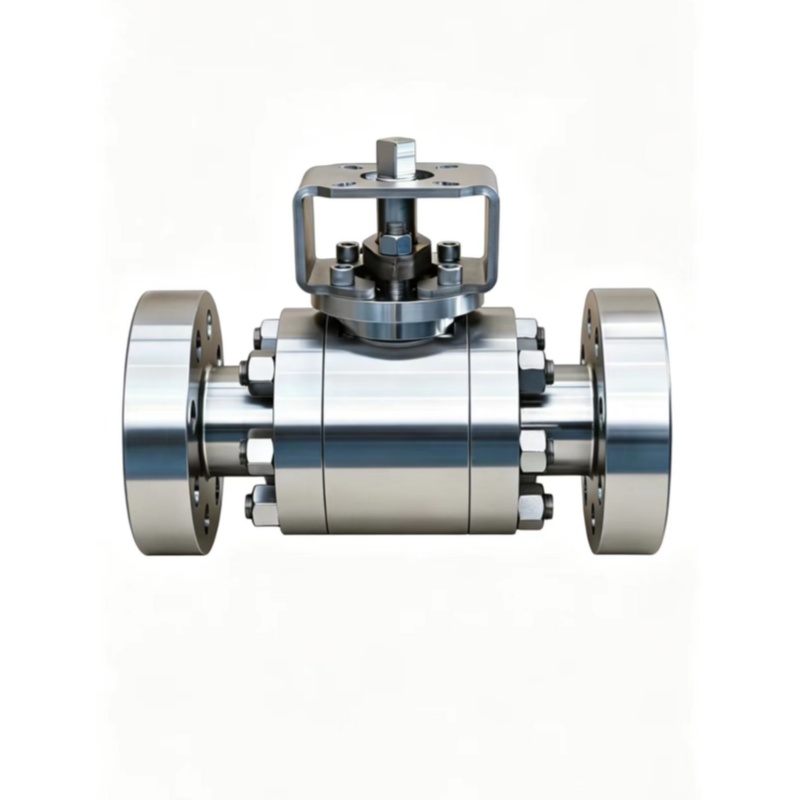

Przy doborze zaworu istotne jest rozróżnienie różnic procesowych pomiędzy kutymi i odlewanymi zaworami kulowymi. Obydwa typy zaczynają się od profesjonalnego, dostosowanego do indywidualnych potrzeb projektu, aby spełnić różnorodne wymagania operacyjne na miejscu i są dostępne w szerokiej gamie specyfikacji umożliwiających elastyczny wybór. Nasze kute zawory kulowe obejmują pełne rozmiary, klasy ciśnienia i kombinacje wyposażenia wewnętrznego; wśród nich są kute zawory kulowe o dużej wytrzymałości, o kalibrze od ½ cala do 20 cali i stopniach ciśnienia w zakresie ANSI 150 # do 1500 #.

Po zatwierdzeniu projektu profesjonalni technicy przeprowadzają precyzyjną obróbkę kucia. Poprzez kucie na gorąco i formowanie mechaniczne materiały metalowe są kształtowane w gęste i sztywne elementy zaworów. Zintegrowane kucie korpusów zaworów i wewnętrznych części rdzenia znacznie zwiększa ogólną wytrzymałość konstrukcyjną, umożliwiając zaworom utrzymanie stałego i niezawodnego działania w trudnych i trudnych warunkach pracy.

Funkcja

Typ pływającej kuli

Korpus dzielony, korpus 2-częściowy lub 3-częściowy

Urządzenie antystatyczne;

Ognioodporny zgodnie z API607

Urządzenie blokujące;

Trzpień zapobiegający wydmuchowi

Dwukierunkowy typ uszczelnienia

Działanie: dźwignia, przekładnia, siłownik pneumatyczny, hydrauliczny i elektryczny.

Standardy projektowe

Specyfikacja wydajności

Te wysokociśnieniowe zawory kulowe uruchamiane pneumatycznie są przeznaczone do szerokiego zakresu zastosowań przemysłowych, oferując elastyczne wartości ciśnienia, wiele opcji materiałów korpusu i szerokie możliwości dostosowania temperatury. Zawór zapewnia niezawodne dwukierunkowe uszczelnienie i jest dostępny z różnymi metodami uruchamiania, pasującymi zarówno do ręcznych, jak i zautomatyzowanych systemów sterowania.

Często zadawane pytania

1. Co to jest wysokociśnieniowy zawór kulowy uruchamiany pneumatycznie?

Jest to zawór przemysłowy, który wykorzystuje sprężone powietrze do napędzania siłownika, obracając kulę w celu otwarcia, zamknięcia lub regulacji przepływu. Zawory JOEPAI charakteryzują się bezwałową, pływającą kulą i podwójnymi gniazdami, co umożliwia szybkie, stabilne i zdalne automatyczne przełączanie w zastosowaniach chemicznych, naftowych, gazowych i metalurgicznych.

2. Jakie standardy konstrukcyjne spełniają zawory kulowe JOEPAI?

Nasze zawory są projektowane i produkowane zgodnie z API 6D, API 608, BS 5351, DIN 3357 i JIS B2071, z wymiarami czołowymi zgodnie z ASME B16.10/DIN 3202/JIS B2002, zakończeniami kołnierzowymi zgodnie z ASME B16.5/B16.47/DIN 2543-2501/JIS B2220 i testowaniem zgodnie z API 598/API 6D/DIN 2401/JIS B2003.

3. Jakie zakresy ciśnień, temperatur i rozmiarów są dostępne?

Ciśnienie: 150LB – 600LB / PN16 – PN100 / 10K – 60KT Temperatura: –29℃ ~ 180℃ (standard), –29℃ ~ 425℃ (wysoka temperatura), –40℃ ~ 540℃ (ekstremalnie) Rozmiar: 1/2” – 2” (DN15 – DN50) standard; dostępne kute zawory do 20" z ANSI 150# – 1500#.

4. Jakie materiały oferowane są na korpusy zaworów?

Dostarczamy stale węglowe (A105, LF2), stale nierdzewne (F304/F316/L) i wysokowydajne stopy, w tym Hastelloy, Super Duplex, Inconel, C95500 (brąz aluminiowy) i Alloy 20 – zapewniając doskonałą odporność na korozję w przypadku agresywnych mediów, takich jak H₂S, szlam i strumienie chemiczne.

5. Czy zawory JOEPAI są ognioodporne i antystatyczne?

Tak. Wszystkie zawory charakteryzują się ognioodporną konstrukcją certyfikowaną zgodnie z API 607 ​​oraz urządzeniem antystatycznym, które zapewnia ciągłość elektryczną pomiędzy kulą, trzpieniem i korpusem, zapobiegając ryzyku wystąpienia iskier statycznych w środowiskach łatwopalnych.6. Jakie opcje uruchamiania są dostępne?

Oferujemy dźwignię (ręczną), przekładnię, siłownik pneumatyczny, siłownik hydrauliczny i siłownik elektryczny – wszystkie konfigurowalne za pomocą akcesoriów, takich jak zawory elektromagnetyczne, pozycjonery, wyłączniki krańcowe i niezawodne zespoły ze sprężyną powrotną.
