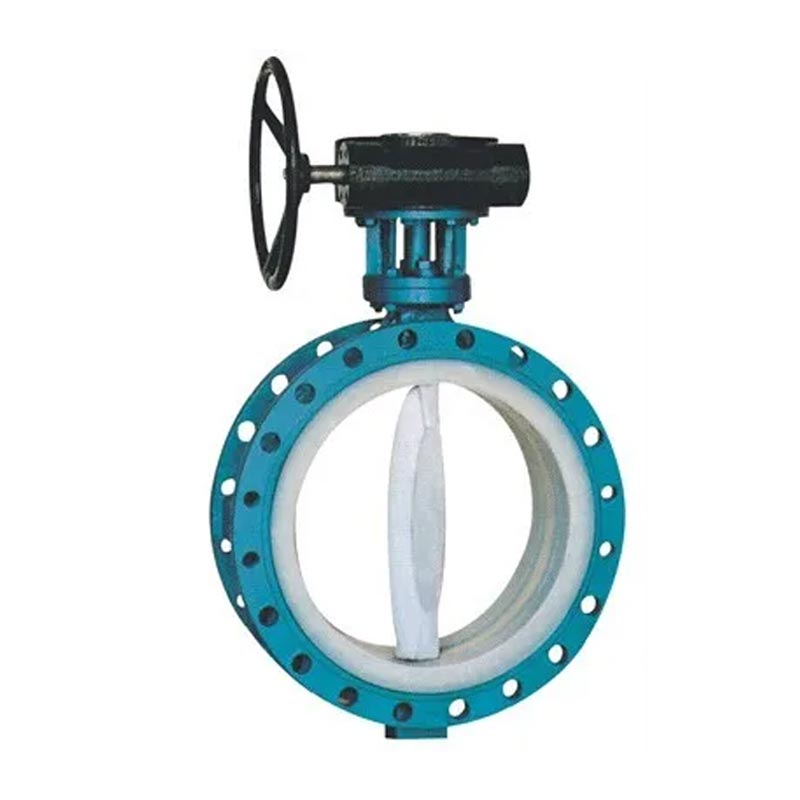

Joepai trwały przewód obsługiwany z kołnierzem U zaworu motyla z kołnierzem U. ma w pełni wyłożoną konstrukcję i projekt wzmacniający w kształcie litery U, tworząc Jest szczególnie odpowiedni do transportu chemicznego i korozyjnego Zastosowania. Jego system napędu na robak jest szeroko stosowany w globalnym przemysłowym systemy kontroli płynów i są bezpiecznym, wydajnym i ekonomicznym zaworem.

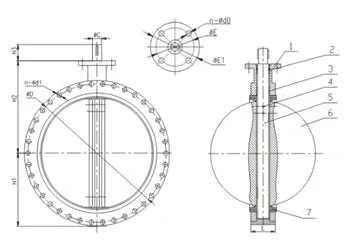

| NIE. | Nazwa części | Tworzywo | Materiał opcjonalny |
|
|
| 1 | Ciało | Z | CI, WCB, stal nierdzewna | ||
| 2 | O Ring | Nbr | EPDM, FKM | ||
| 3 | Tuleja | PTFE | |||
| 4 | Szpilka | ASTM A276 416 | 316, 17-4ph | ||
| 5 | Wał | ASTM A276 416 | 316, 17-4ph | ||
| 6 | Dysk | Plane żelazo plastyczne | ASTM A351 CF8/CF8M, B148 C954/C958 | ||
| 7 | Siedziba | Nbr | EPDM, FKM | ||
| ROZMIAR | L | EN 1092-2 PN10 | EN 1092-2 PN16 | H1 | H2 | H3 | ΦC | ΦE1 | ΦE | N-φD0 | ||
| Φd | N-φD1 | Φd | N-φD1 | |||||||||
| DN100 | 52 | 180 | 8-f19 | 180 | 8-f19 | 110 | 200 | 32 | 16 | 90 | 70 | 4-10 |
| DN125 | 56 | 210 | 8-f19 | 210 | 8-f19 | 125 | 213 | 32 | 19 | 90 | 70 | 4-10 |
| DN150 | 56 | 240 | 8-F23 | 240 | 8-F23 | 143 | 226 | 32 | 19 | 90 | 70 | 4-10 |
| DN200 | 60 | 295 | 8-F23 | 295 | 12-F23 | 170 | 260 | 37 | 22 | 125 | 102 | 4-12 |
| DN250 | 68 | 350 | 12-F23 | 355 | 12-F28 | 203 | 292 | 37 | 28 | 125 | 102 | 4-12 |
| DN300 | 78 | 400 | 12-F23 | 410 | 12-F28 | 242 | 337 | 37 | 32 | 125 | 102 | 4-12 |
| DN350 | 78 | 460 | 16-F23 | 470 | 16-F28 | 267 | 368 | 45 | 32 | 125 | 102 | 4-12 |
| DN400 | 102 | 515 | 16-F28 | 525 | 16-F31 | 297 | 400 | 51 | 33 | 175 | 140 | 4-18 |
| DN450 | 114 | 565 | 20-F28 | 585 | 20-F31 | 318 | 422 | 51 | 38 | 175 | 140 | 4-18 |
| DN500 | 127 | 620 | 20-F28 | 650 | 20-F34 | 348 | 480 | 64 | 41 | 175 | 140 | 4-18 |
| DN600 | 154 | 725 | 20-F31 | 770 | 20-F37 | 444 | 562 | 70 | 51 | 210 | 165 | 4-22 |
| DN700 | 165 | 840 | 24-F31 | 840 | 24-F37 | 505 | 624 | 66 | 63 | 300 | 254 | 8-18 |
| DN800 | 190 | 950 | 24-F34 | 950 | 24-F41 | 565 | 672 | 66 | 63 | 300 | 254 | 8-18 |
| DN900 | 203 | 1050 | 28-F34 | 1050 | 28-f41 | 637 | 720 | 118 | 75 | 300 | 254 | 8-18 |
| DN1000 | 216 | 1160 | 28-F37 | 1170 | 28-F44 | 700 | 800 | 142 | 85 | 300 | 254 | 8-18 |
| DN1200 | 254 | 1380 | 32-F41 | 1390 | 32-F50 | 844 | 940 | 160 | 105 | 350 | 298 | 8-22 |
Zawory motyli mają prostą konstrukcję, niewielką rozmiar, lekką wagę i stosunkowo niewiele elementów. Tylko kilka kluczowych części może tworzyć zawór motyla, który jest bardzo wygodny do otwarcia. Po prostu wybierz przełącznik do 90 stopni. Zawory motyli mają doskonałą kontrolę nad płynami i mogą zwiększać lub zmniejszać przepływ w dowolnym momencie.
Zawory mają pewien opór podczas transportu dowolnego płynu, a odporność zaworów motyla pochodzi głównie z samych siebie, takich jak grubość korpusu zaworu motyli. Jeśli chcesz zmniejszyć odporność na płyny, musisz tylko zmniejszyć jego grubość.
Uszczelki elastyczne mają wadę ograniczania temperatury.
Zakres aplikacji zaworu motyla z kołnierzem U Wałmowym Kołnierzem U jest również stosunkowo szeroki. Jeśli jest używany do sterowania przepływem, należy wybrać różne typy i rozmiary korpusów zaworów, ponieważ zawory motyli są przeznaczone tak, aby były odpowiednie dla zaworów o większych średnicach. Zawór jest szeroko stosowany nie tylko w ogólnych branżach, takich jak obróbka ropy naftowej, gaz, chemikalia i wodna, ale także w systemach wodnych chłodzących dla elektrowni cieplnej.
