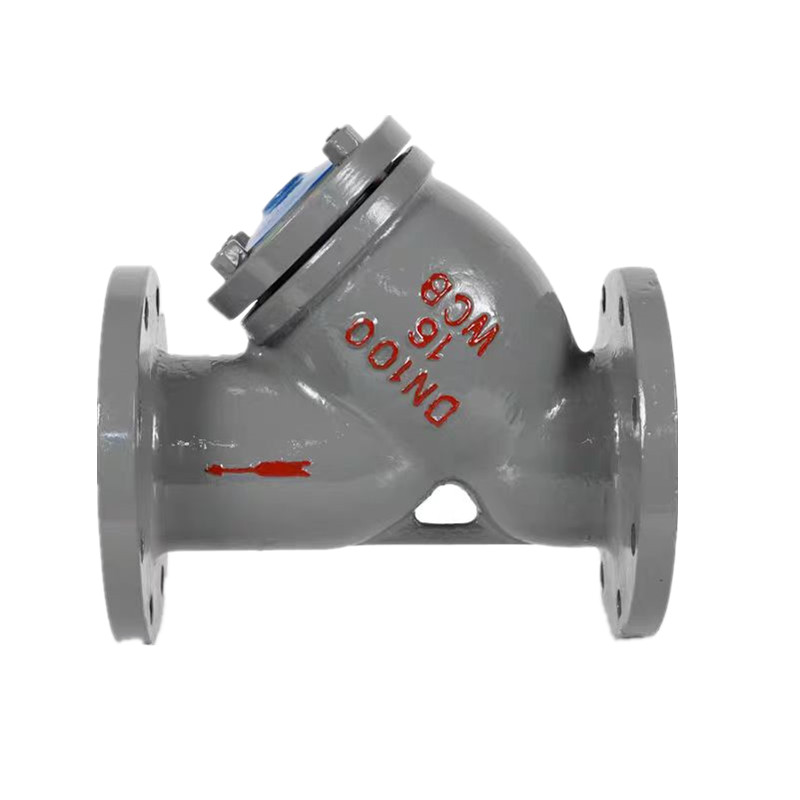

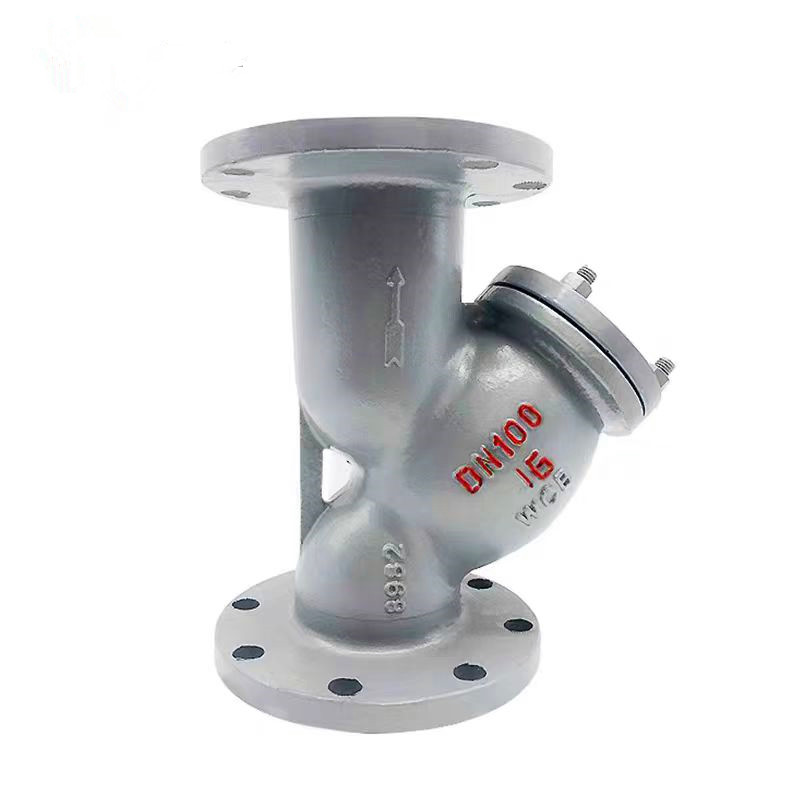

Sitko typu sitka z kołnierzem z kołnierzem DIN PN16

Sitter typu węglowego Y Joepai Din PN16 jest zaawansowanym urządzeniem w systemach rurociągowych dla przekazywanie mediów. Jego funkcją jest filtrowanie zanieczyszczeń mechanicznych w media, takie jak rdza, cząstki piasku i małe ilości cząstek stałych w ścieki, aby chronić akcesoria w rurociągu wyposażenia przed zużyciem i zablokowanie i zapewnienie normalnego działania sprzętu. Kiedy Płyn wchodzi do naboju filtra z pewną specyfikacją filtra ekran, jego zanieczyszczenia są zablokowane, a czysty filtrat jest rozładowywany z gniazdka filtra. Gdy potrzebne jest czyszczenie, po prostu usuń Odłączalny nabój filtracyjny, przetwarzaj i ponownie zainstaluj. Dlatego tak jest Niezwykle wygodny w użyciu i utrzymaniu.

Cechy:

1) Rozmiar: (DN15) 1/2 "-(DN300) 12"

2) Materiał: 304 (CF8), 316 (CF8M), WCB

3) Ciśnienie: PN16

4) Odpowiednie medium: woda, olej, powietrze i niektóre żrące cieczy itp.

5) Zakres temperatur: -196ºC do 200ºC

6) Połączenie: kołnierz

7) Casting: Inwestycja

8) Standard projektowania: Twój

Zasada pracy

Sitko z kołnierzami DIN ma kształt litery Y, z jednym końcem, który pozwala woda i drugi płyny do przejścia, a druga końcowa osadzanie odpadów i zanieczyszczeń. To jest zwykle instalowany na wlocie zaworów zmniejszających ciśnienie, ulga zawory, zawory poziomu wody lub inne urządzenia w celu usunięcia zanieczyszczeń z wodę i chroń normalne działanie zaworów i sprzętu. Woda do być traktowane przez filtr wchodzi do ciała przez wlot i zanieczyszczenia w osadzeniu wody na ekranie filtra ze stali nierdzewnej, co powoduje różnica ciśnienia. Monitorując różnicę ciśnienia między wlotem i wylot przez przełącznik różnicowy, gdy ciśnienie różnica osiąga wartość ustawioną, kontroler elektroniczny wysyła sygnały do hydrauliczny zawór sterujący i silnik napędowy, wywołujący następujące Działania: Silnik napędza szczotkę do obracania się, czyszcząc element filtra, Jednocześnie zawór sterujący otwiera się na zrzut ścieków. . Cały proces czyszczenia trwa tylko kilka dziesiątek sekund. Kiedy Czyszczenie jest zakończone, zawór sterujący jest zamknięty, silnik zatrzymuje się obracanie, a system powraca do stanu początkowego, zaczynając od następnego proces filtracji. Po instalacji sprzętu technicy debuguje go, ustali czas filtracji i czas konwersji czyszczenia oraz woda do leczenia wejdzie do ciała przez wlot, a filtr zacznie działać normalnie

Instalacja

Przed zainstalowaniem DIN Fanged Y Straner ostrożnie wyczyść gwintowany gwint powierzchnie połączeń wszystkich rur i użyj uszczelniacza rur lub taśmy PTFE (politetrafluoroetylen) Bądź umiarkowany. Wątki końcowe nie są traktowane Zapobiegaj wejściem do systemu rurowego uszczelniacza lub taśmy PTFE. Filtry mogą być Zainstalowane poziomo lub zainstaluj pionowo w dół.

Główne części i materiały
