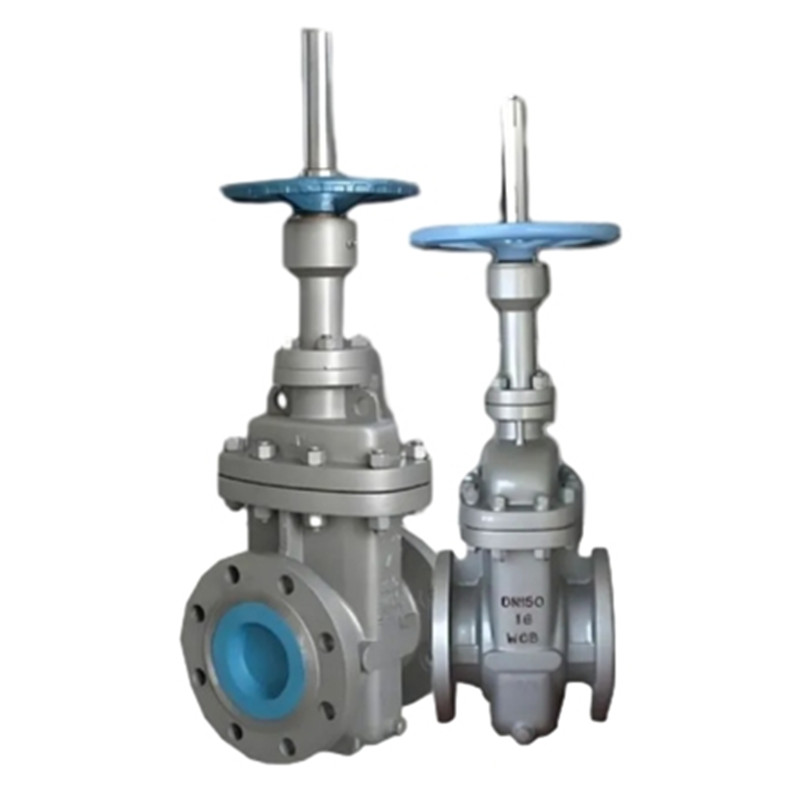

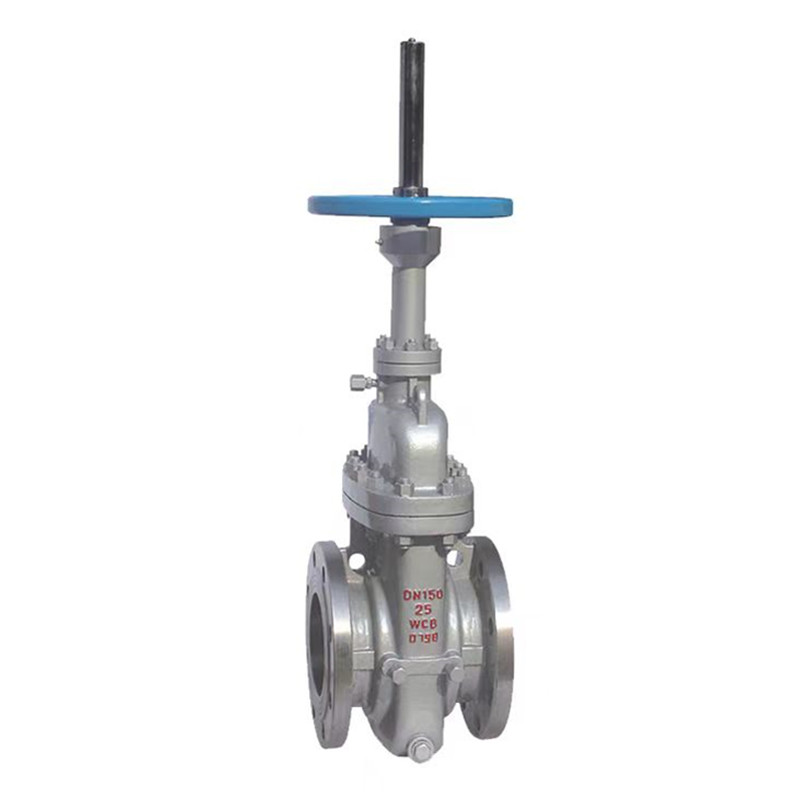

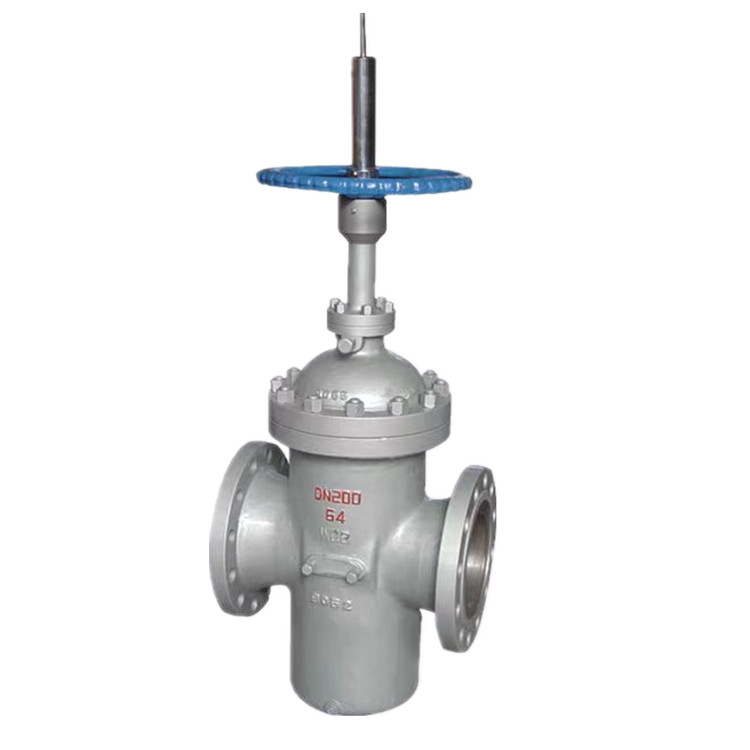

CS pojedynczy dysk równoległej zaworu bramki do bramki klasa 150lb, jako jeden z głównych produktów promowanych przez Wenzhou Joepai Valve Co., Ltd., jest zaworem bramkowym przy użyciu pojedynczej płaskiej bramy z równoległymi twarzami, które uszczelniają bezpośrednią siłę mechaniczną przeciwko równoległym siedzeniom, oferując zalety w wysokiej temperaturze zastosowania poprzez zmniejszenie ryzyka zatrzymania się, ale wymagając wysokiej produkującej siły i wymagając większej siły zamykania. Powszechnie stosowane w polach, takich jak ropa naftowa, gaz ziemny i inżynieria chemiczna. Jesteśmy zaangażowani w dostarczanie wysokiej jakości, niestandardowych rozwiązań zaworów, aby zapewnić sprawny postęp projektu.
Materiał obudowy: WCB, WC6, WC9, CF8, CF8M, CF3, CF3M
Materiał dysków: WCB, WC6, WC9, CF8, CF8M, CF3, CF3M
Materiał łodygi: 2CR13, 304, 316, 304L, 316L
Materiał z maski: WCB, WC6, WC9, CF8, CF8M, CF3, CF3M
Materiał siedzący: A105, 304, 316, 304L, 316L
Typ połączenia: kołnierz/spawanie
Średnica nominalna: DN100-800 NPS2 „-32”
Ciśnienie nominalne: 1.0-16.0MPA 150LB-900LB
1. Produkcja design zgodnie z API 6D
2. Store do twarzy zgodnie z ASME B16.10
3. Wymiar kołnierza według ASME B16.5
4. Inspekcja i test zaworów zgodnie z API 598
Zdolność adaptacji rozszerzalności termicznej: W usługach o wysokiej temperaturze (np. Para, gorący olej) struktura równoległa zapobiega zablokowaniu się przez rozszerzenie cieplne, zapewniając niezawodne działanie.
Czyste uszczelnienie mechaniczne: Opiera się wyłącznie na silnym uruchomieniu STEM w celu początkowego uszczelnienia; Brak uszczelnienia wspomaganego ciśnieniem.
Słabe uszczelnienie niskiego ciśnienia: Podatny na wyciek w uruchomieniu próżni/niskiego ciśnienia przed budowaniem ciśnienia systemu.
Wysoka precyzyjna wymaganie: Wymaga ultra precyzyjnej obróbki bram/siedzeń; Niewielkie uszkodzenie lub deformacja zagraża uszczelnianiu.
Moment o wysokim zamykaniu: Wymaga większej siły roboczej do kompresji uszczelnień (szczególnie przy niskim ciśnieniu) z powodu braku klinu.
Niski odporność na przepływ: Projekt pełny minimalizuje spadek ciśnienia po całkowitym otwarciu.
Metalowe uszczelnienie: Opiera się wysokie temperatury, ale podatne na noszenie; Może być potrzebne docieranie/wymianę części.
Tolerancja cząstek stałych: Projekt równoległy odpowiada zatkaniu przez zanieczyszczenia (lepsze od zaworów klinowych).
| Rozmiar | L (RF) | L (BW) | Uchwyt obsługiwany | Obsługiwane narzędzia | Obsługiwane elektrycznie | X | Y | Waga (kg) | Moment obrotowy (NM) | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| mm | cal | M | M1 | M0 | B | B1 | B0 | H | H1 | H0 | BW | RF | ||||||
| 25 | 1 " | 127 | 127 | 278 | 220 | 200 | - | - | - | - | - | - | 60 | 90 | - | - | - | |
| 32 | 1-1/4 " | 140 | 140 | 350 | 270 | 200 | - | - | - | - | - | - | 70 | 105 | - | - | - | |
| 40 | 1-1/2 " | 165 | 165 | 435 | 335 | 250 | - | - | - | - | - | - | 75 | 115 | - | - | 14 | |
| 50 | 2 " | 178 | 216 | 475 | 360 | 250 | - | - | - | 690 | 572 | 200 | 80 | 122 | 48 | 54 | 15 | |
| 65 | 2-1/2 " | 190 | 241 | 535 | 425 | 300 | - | - | - | 747 | 637 | 200 | 90 | 152 | 59 | 70 | 31 | |
| 80 | 3 " | 203 | 283 | 600 | 460 | 300 | - | - | - | 812 | 672 | 200 | 100 | 178 | 63 | 73 | 38 | |
| 100 | 4 ” | 229 | 305 | 700 | 535 | 350 | - | - | - | 960 | 795 | 508 | 110 | 220 | 73 | 85 | 46 | |
| 150 | 6 " | 267 | 403 | 910 | 685 | 350 | - | - | - | 1170 | 945 | 508 | 145 | 345 | 158 | 180 | 60 | |
| 200 | 8 " | 292 | 419 | 1095 | 815 | 350 | 1235 | 900 | 305 | 1355 | 1075 | 508 | 170 | 420 | 264 | 300 | 110 | |
| 250 | 10 " | 330 | 457 | 1370 | 965 | 450 | 1510 | 1050 | 305 | 1630 | 1095 | 305 | 210 | 495 | 290 | 329 | 162 | |
| 300 | 12 " | 356 | 502 | 1470 | 1100 | 500 | 1610 | 1185 | 305 | 1730 | 1230 | 305 | 240 | 600 | 400 | 455 | 222 | |
| 350 | 14 " | 381 | 572 | 1730 | 1250 | 600 | 1890 | 1345 | 458 | 2020 | 1417 | 305 | 265 | 640 | 619 | 704 | 310 | |
| 400 | 16 " | 406 | 610 | 1870 | 1375 | 650 | 2030 | 1470 | 458 | 2160 | 1532 | 305 | 290 | 720 | 869 | 987 | 440 | |
| 450 | 18 " | 432 | 660 | 2185 | 1485 | 700 | 2415 | 1625 | 458 | 2500 | 1651 | 305 | 325 | 798 | 1115 | 1267 | 560 | |
| 500 | 20 " | 457 | 711 | 2335 | 1575 | 800 | 2565 | 1715 | 458 | 2650 | 1741 | 305 | 360 | 875 | 1435 | 1631 | 700 | |
| 600 | 24 " | 508 | 813 | 2815 | 1995 | 1000 | 3045 | 2135 | 458 | 3130 | 2161 | 457 | 425 | 1250 | 2310 | 2625 | 1010 | |
| 700 | 28 " | 610 | 914 | - | - | - | - | - | - | 3630 | 2470 | 457 | 455 | 1250 | 3203 | 3640 | 1560 | |
| 800 | 32 " | 660 | 965 | - | - | - | - | - | - | 4135 | 2933 | 610 | 505 | 1370 | 4540 | 5159 | 2150 | |
| 900 | 36 " | 711/813* | 1016 | - | - | - | - | - | - | 4605 | 3260 | 610 | 545 | 1500 | 6209 | 7056 | 2910 | |
| 1000 ** | 40 ” | 811 | - | - | - | - | - | - | - | 5140 | 3645 | 610 | 610 | 1670 | 7293 | 8288 | 3920 | |
Uwagi:
Rozmiar 813 to tylko długość strukturalna dla klasy 150.
*Brak takich specyfikacji zaworu rurociągu klasy 150.
** Urządzenie elektryczne Tian Erton, z modelami do żądań użytkowników.
*** Wymagana waga jest wagą Bare Stem 150 funtów, bez otworu dywersji i bez włączenia jednostki napędowej.
