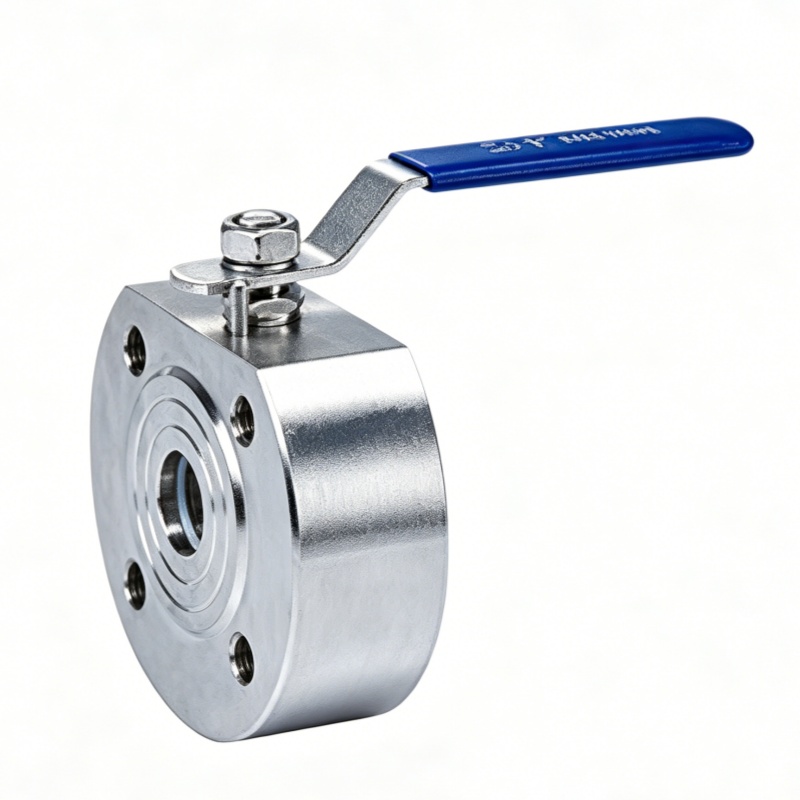

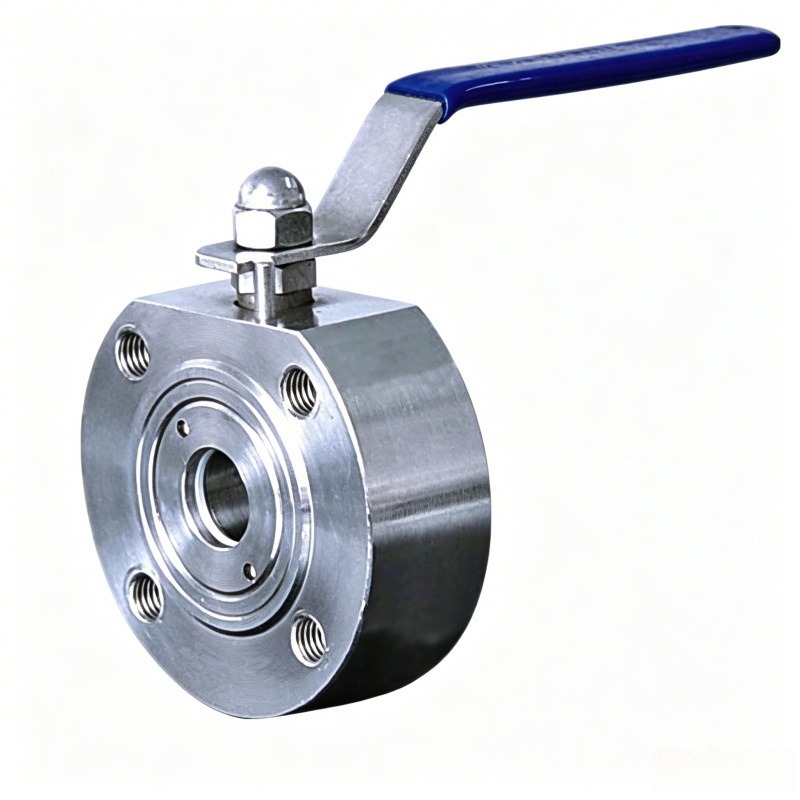

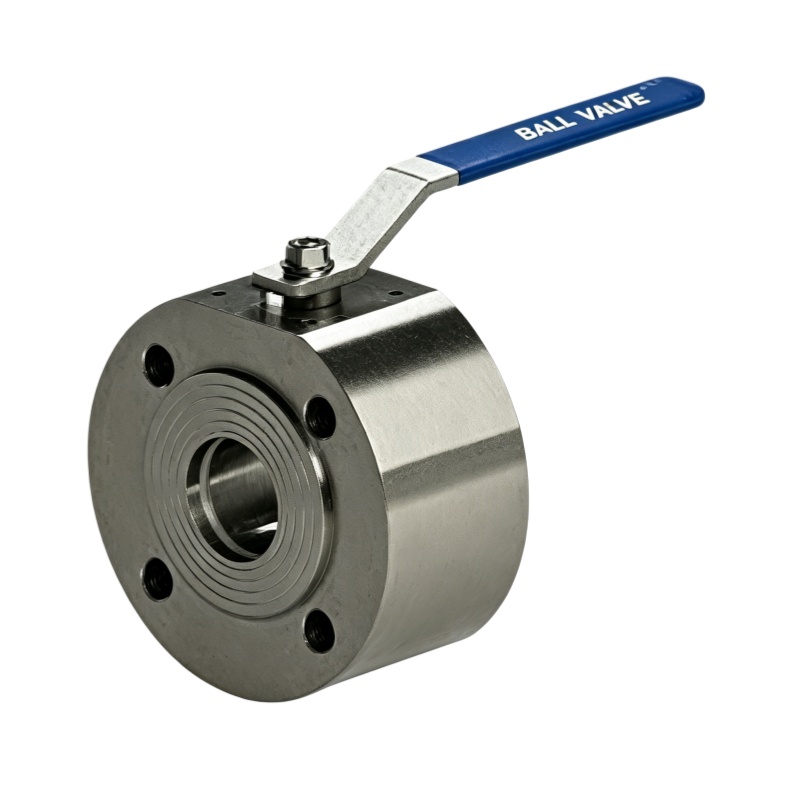

Trwałe, wysokociśnieniowe, monoblokowe zawory kulowe JOEPAI zostały specjalnie zaprojektowane do precyzyjnej kontroli przepływu cieczy i gazów. Perforowana kula wewnątrz zaworu obraca się, uruchamiając lub zatrzymując przepływ. Obsługa może odbywać się ręcznie za pomocą dźwigni lub automatycznie za pomocą siłownika. Solidny korpus ze stali nierdzewnej zapewnia doskonałą odporność na korozję i zużycie, zapewniając długotrwałą wydajność przy minimalnej konserwacji. Zawór zawiera kulistą kulę z centralnym otworem, obracaną za pomocą trzpienia. Kiedy otwór jest ustawiony równolegle do rurociągu, następuje uwolnienie przepływu; w przypadku ustawienia prostopadłego przepływ zostaje całkowicie zatrzymany. Obrót ten można wykonać ręcznie lub za pomocą automatycznego siłownika. Konstrukcja zapewnia wysoką szczelność pomiędzy kulą a gniazdem, zapewniając bezpieczną pracę nawet podczas nagłych zmian ciśnienia.

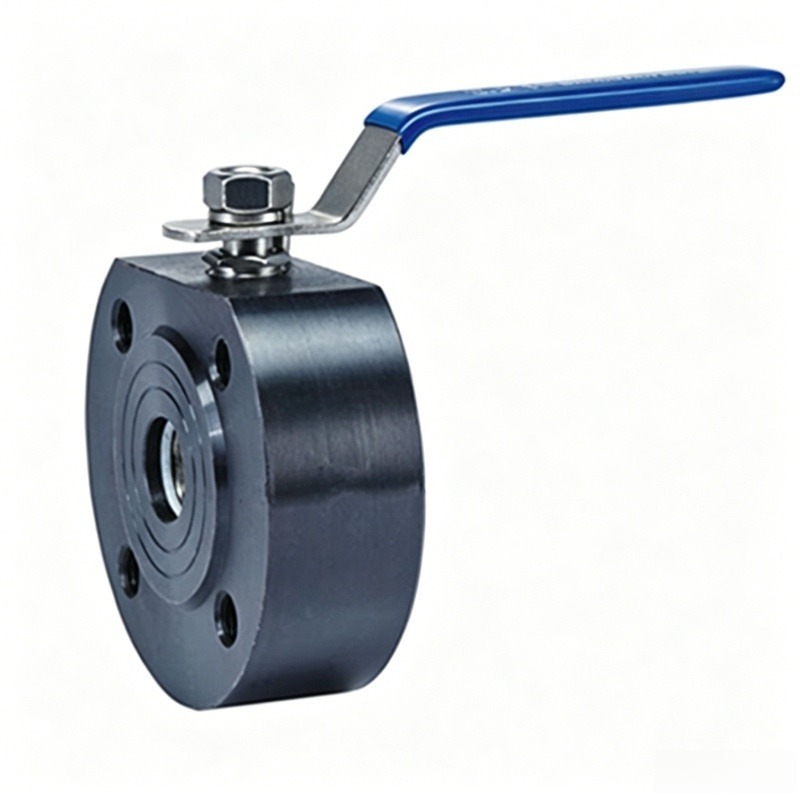

Główny materiał: kuta stal węglowa (A105/LF2)
Zintegrowany korpus z listwą natryskową
Zamontować koniec kołnierza zaciskowego pomiędzy kołnierzami ANSI/DIN/JIS
PTFE/RPTFE/PPL (opcjonalnie)
Ciśnienie znamionowe PN16~PN40
Zakres temperatur: - 29°C do +250°C
Lekki i oszczędzający miejsce
API 598/EN 12266-1
Dostosowanie: Zapewnij otwór, projekt uchwytu lub instalację siłownika
zgodnie z wymaganiami
JOEPAI Valve to 1-częściowy zawór kulowy z kołnierzem waflowym z kutej stali, podobny do producenta wysokociśnieniowych monoblokowych zaworów kulowych z siedzibą w Wenzhou w Chinach, opracowany w fabryce zaworów Jingyue założonej w 2003 roku. Z certyfikatem ISO 9001, CE, i certyfikaty KC, nasza fabryka łączy obróbkę CNC i projektowanie 3D (UG/CAD) oraz pełne testy ciśnieniowe/chemiczne w celu zapewnienia zindywidualizowanych rozwiązań inżynieryjne rozwiązania kontroli przepływu dla klientów w Europie, Korei Południowej, Australia, Azja Południowo-Wschodnia i Bliski Wschód. JOEPAI to Twój zaufany partner partner w projektach rurociągów przemysłowych

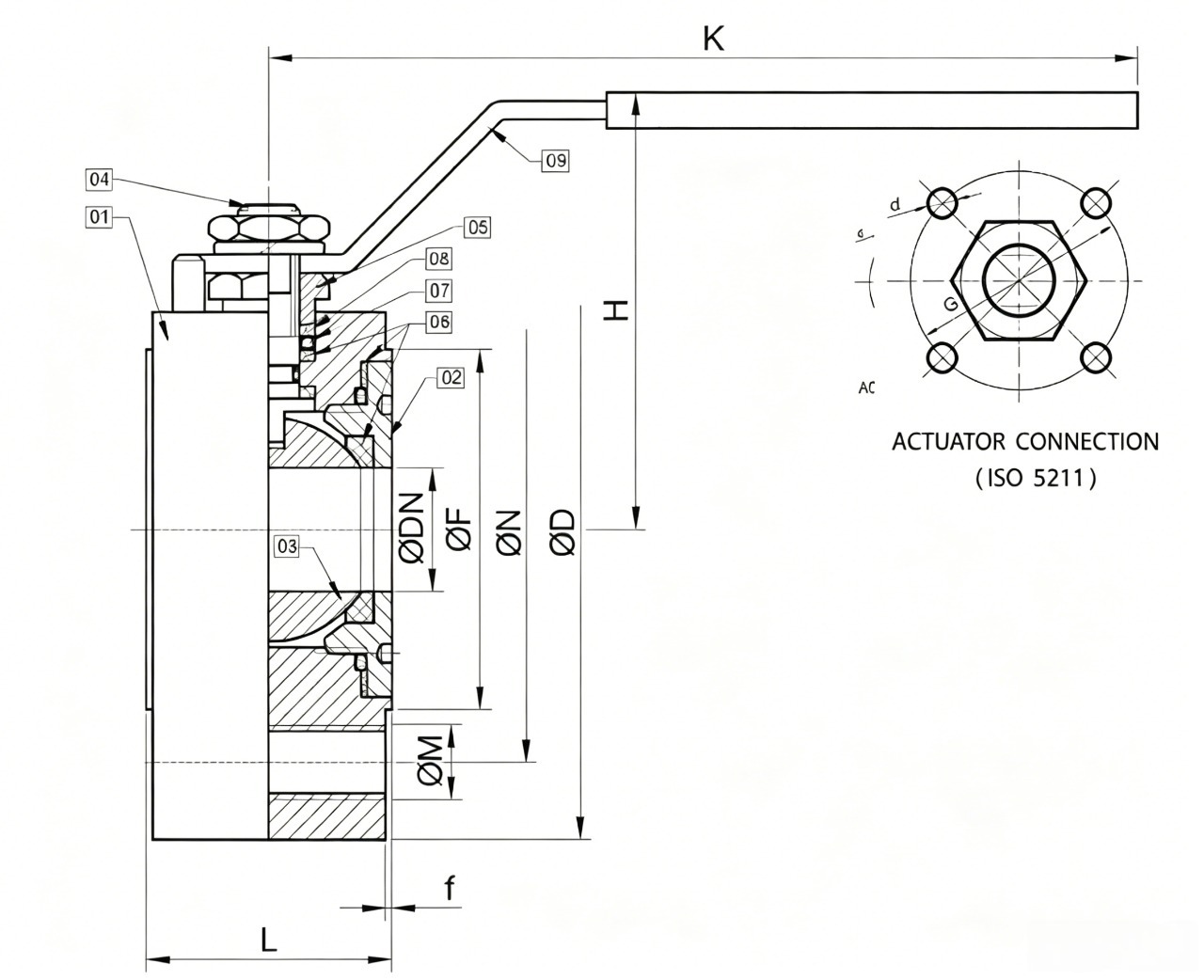

| NIE. | Nazwa części | Tworzywo |
| 1 | Ciało | A105/ANSI304/ANSI316 |
| 2 | Czapka | A105/ANSI304/ANSI316 |
| 3 | Piłka | ANSI304/ANSI316 |
| 4 | Trzon | ANSI304/ANSI316 |
| 5 | Zatrzymanie ciśnienia | SS304/SS316 |
| 6 | Elementy szczelności | PTFE |
| 7 | O-ring | WITON |
| 8 | Pierścień macierzysty | SS304/SS316 |
| 9 | Uchwyt | SS/SUS304 |
Parametr (specyfikacja)| ROZMIAR |
|
|
|
|
|
|
PN16 |
PN40 |
|
|
|||||
| NPS | DN | L | K | H | ØD |
ØDN |
f | NA |
ŘM |
Z |
NA |
ŘM |
Z |
G | d |
| 1/2" | 15 | 38 | 155 | 80 | 87 | 15 | 2 | 65 | M12x4 |
45 | 65 | M12x4 |
45 | 36 | M5 |
| 3/4" | 20 | 40 | 155 | 90 | 97 | 20 | 2 | 75 | M12x4 |
58 | 75 | M12x4 |
58 | 36 | M5 |
| 1" | 25 | 45 | 175 | 100 | 107 | 25 | 2 | 85 | M12x4 |
68 | 85 | M12x4 |
68 | 42 | M5 |
| 11/4" | 32 | 58 | 175 | 110 | 135 | 32 | 2 | 100 | M16x4 |
78 | 100 | M16x4 |
78 | 42 | M5 |
| 11/2" | 40 | 65 | 240 | 120 | 145 | 40 | 3 | 110 | M16x4 |
88 | 110 | M16x4 |
88 | 50 | M6 |
| 2" | 50 | 82 | 240 | 130 | 165 | 50 | 3 | 125 | M16x4 |
102 | 125 | M16x4 |
102 | 50 | M6 |
| 21/2" | 65 | 103 | 300 | 140 | 177 | 65 | 3 | 145 | M16x4 |
122 | 145 | M16x8 |
122 | 70 | M8 |
| 3" | 80 | 120 | 400 | 150 | 197 | 80 | 3 | 160 | M16x8 |
138 | 160 | M16x8 |
138 | 70 | M8 |
| 4" | 100 | 140 | 400 | 165 | 230 | 100 | 3 | 180 | M16x8 |
162 | 190 | M20x8 |
162 | 102 | M10 |
| 5" | 125 | 200 | 610 | 240 | 248 | 125 | 3 | 210 | M16x8 |
188 | 220 | M20x8 |
188 | 102 | M10 |
| 6" | 150 | 235 | 610 | 260 | 298 | 150 | 3 | 240 | M20x8 |
212 | 250 | M22x8 |
218 | 125 | M12 |
| 8" | 200 | 310 | 850 | 310 | 398 | 200 | 3 | 295 | M20x12 |
268 | 320 | M27x12 |
285 | 125 | M12 |
