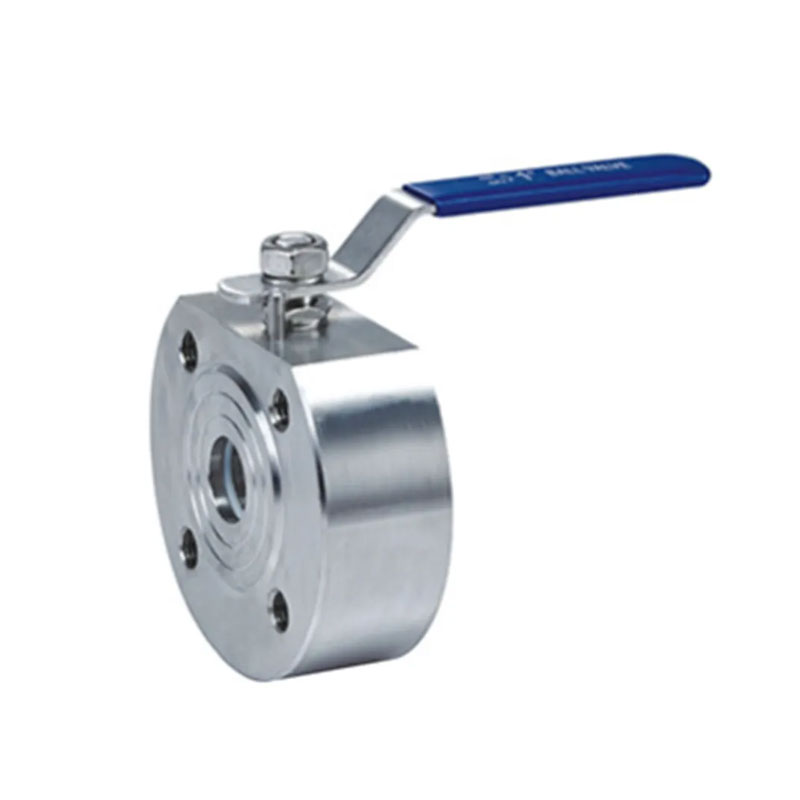

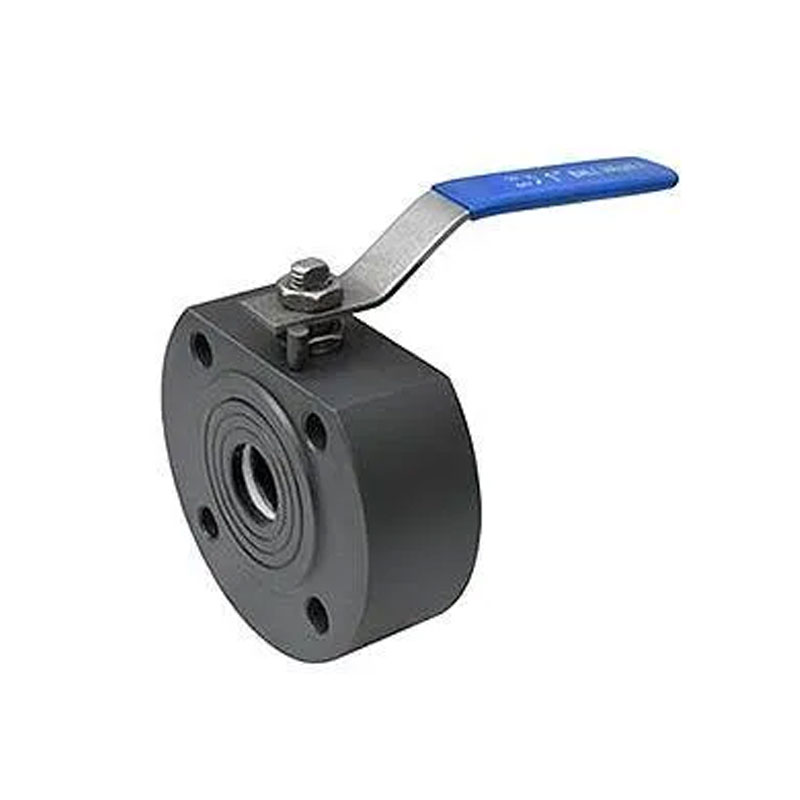

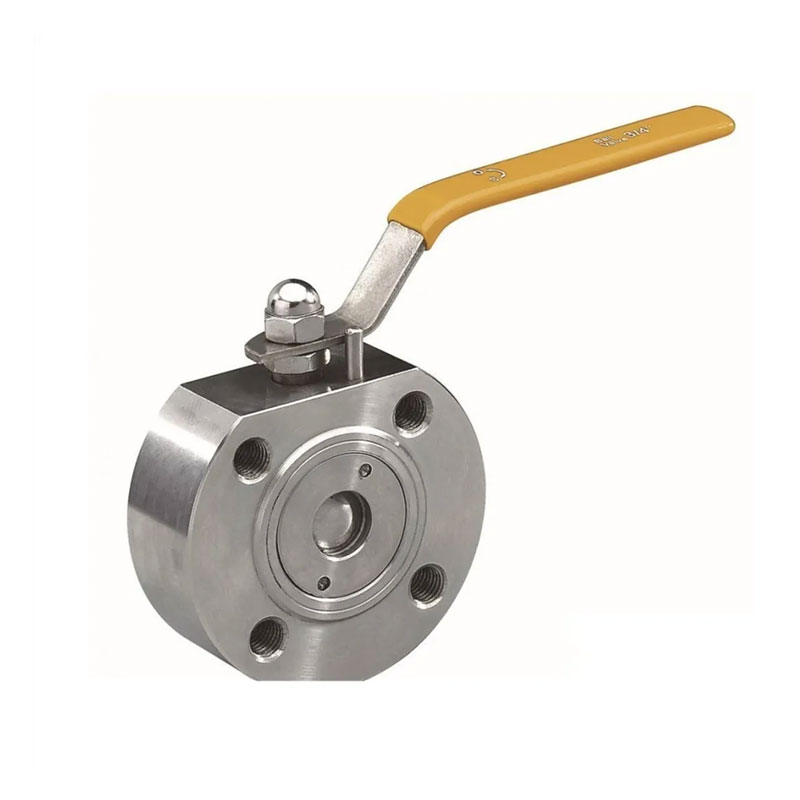

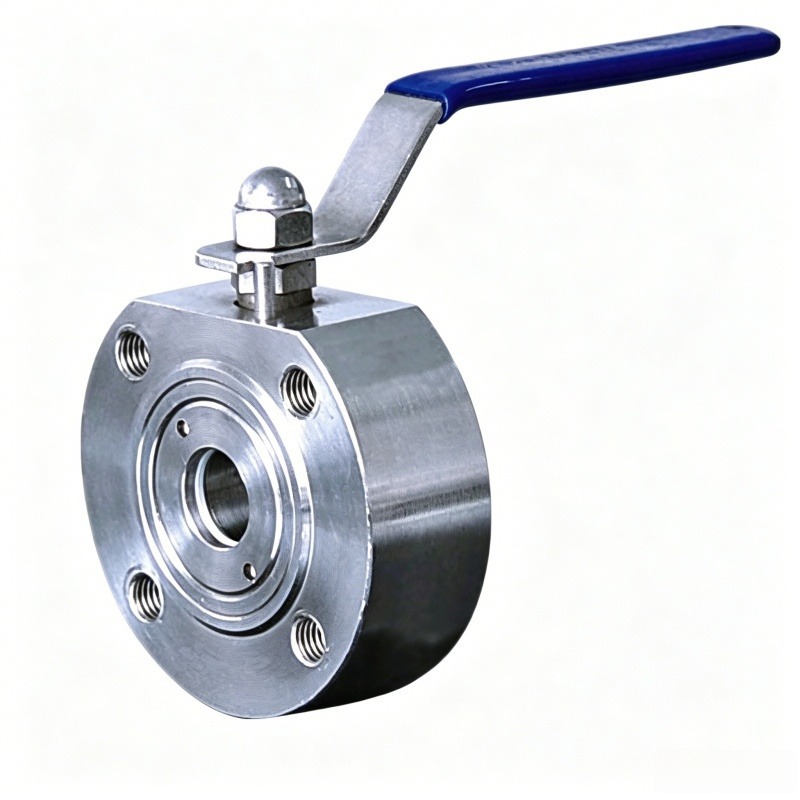

Trwały produkt JOEPAI z kutej stali 1-częściowy zawór kulowy z kołnierzem waflowym wiele cech, takich jak zwarta konstrukcja, znakomity wygląd, inteligentne sterowanie, doskonała wydajność, dobra jakość i łatwa obsługa. Zawór kulowy z kołnierzem waflowym 1 szt. z kutej stali to ręcznie sterowany zawór kulowy z kątem obrotu 90°. Ma doskonałe właściwości uszczelniające, wysoki przepływ wydajność, niski współczynnik oporów przepływu, prosta konstrukcja, łatwość obsługi konserwacji i długiej żywotności. Zwykle stosuje się jednoczęściowe zawory kulowe w zastosowaniach o rygorystycznych wymaganiach dotyczących uszczelnienia. Oprócz kontrolowania media gazowe, ciekłe i parowe, nadają się również do kontroli ścieków oraz media zawierające zanieczyszczenia włókniste.

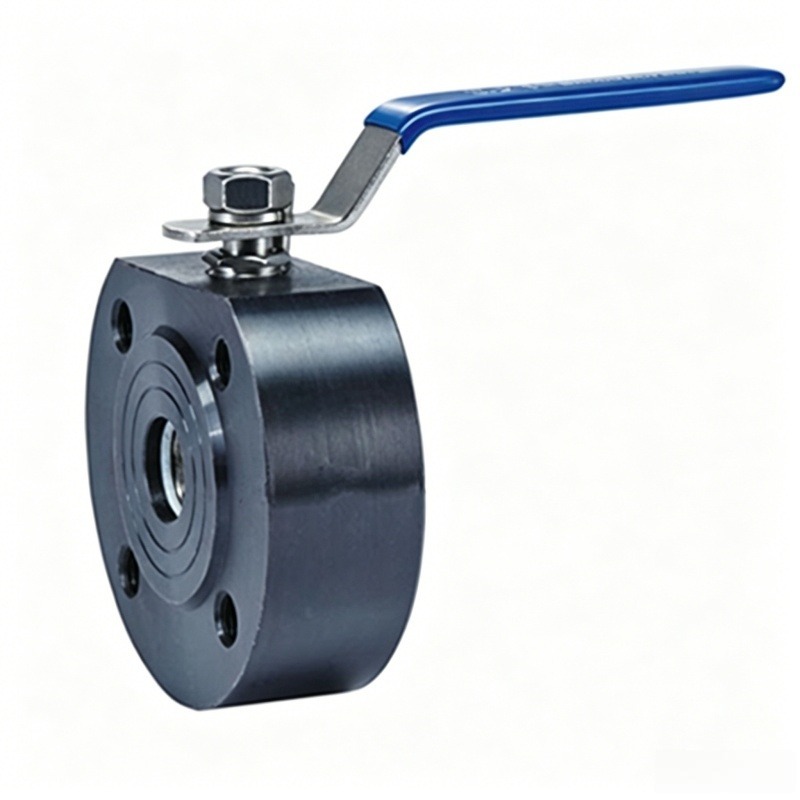

Główny materiał: kuta stal węglowa (A105/LF2)
Zintegrowany korpus z listwą natryskową
Zamontować koniec kołnierza zaciskowego pomiędzy kołnierzami ANSI/DIN/JIS
Gniazdo zaworu z PTFE/RPTFE/metalu (opcjonalnie)
Do 2500 PSI (PN100)
Zakres temperatur: - 29°C do +250°C
Lekki i oszczędzający miejsce
API 598/EN 12266-1
Dostosowanie: Zapewnij otwór, projekt uchwytu lub instalację siłownika
zgodnie z wymaganiami
JOEPAI Valve jest producentem 1-częściowego zaworu kulowego z kołnierzem waflowym z kutej stali z siedzibą w Wenzhou w Chinach, opracowany w fabryce zaworów Jingyue założonej w 2003 roku. Z certyfikatem ISO 9001, CE, i certyfikaty KC, nasza fabryka łączy obróbkę CNC i projektowanie 3D (UG/CAD) oraz pełne testy ciśnieniowe/chemiczne w celu zapewnienia zindywidualizowanych rozwiązań inżynieryjne rozwiązania kontroli przepływu dla klientów w Europie, Korei Południowej, Australia, Azja Południowo-Wschodnia i Bliski Wschód. JOEPAI to Twój zaufany partner partner w projektach rurociągów przemysłowych
| NIE. | Nazwa części | Tworzywo |
| 1 | Ciało | SS/SUS304 |
| 2 | Czapka | SS/SUS304 |
| 3 | Siedziba | PTFE |
| 4 | Piłka | SS304/SS316 |
| 5 | Trzon | SS304/SS316 |
| 6 | Uszczelka | PTFE |
| 7 | O-ring | WITON |
| 8 | Uszczelka | PTFE |
| 9 | Gruczoł | SS/SUS304 |
| 10 | Nakrętka łodygi | SS/SUS304 |
| 11 | Uchwyt | SS |
| 12 | Zatrzymaj pinezkę | SS/SUS304 |

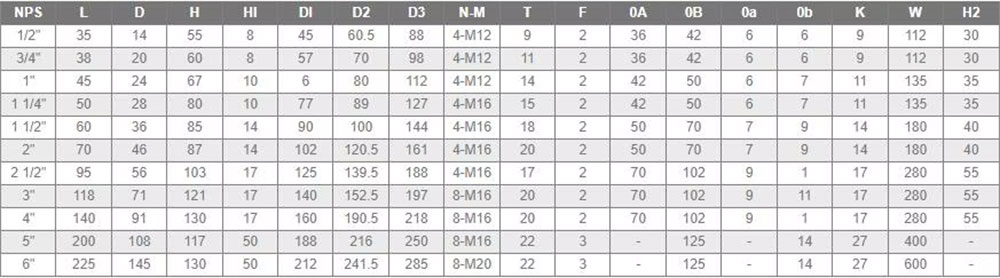

| NPS | L (mm) | D (mm) | Hmm) | Cześć (mm) | DI (mm) | D2 (mm) | D3 (mm) | N-M | T (mm) | F (mm) | średnica zewnętrzna (mm) | OB (mm) | 0a (mm) | 0b (mm) | K (mm) | Szer. (mm) | H2 (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1/2" | 35 | 14 | 55 | 8 | 45 | 60.5 | 88 | 4-M12 | 9 | 2 | 36 | 42 | 6 | 6 | 9 | 112 | 30 |
| 3/4" | 38 | 20 | 60 | 8 | 57 | 70 | 98 | 4-M12 | 11 | 2 | 36 | 42 | 6 | 6 | 9 | 112 | 30 |
| 1" | 45 | 24 | 67 | 10 | 6 | 80 | 112 | 4-M12 | 14 | 2 | 42 | 50 | 6 | 7 | 11 | 135 | 35 |
| 1 1/4" | 50 | 28 | 80 | 10 | 77 | 89 | 127 | 4-M16 | 15 | 2 | 42 | 50 | 6 | 7 | 11 | 135 | 35 |
| 1 1/2" | 60 | 36 | 85 | 14 | 90 | 100 | 144 | 4-M16 | 18 | 2 | 50 | 70 | 7 | 9 | 14 | 180 | 40 |
| 2" | 70 | 46 | 87 | 14 | 102 | 120.5 | 161 | 4-M16 | 20 | 2 | 50 | 70 | 7 | 9 | 14 | 180 | 40 |
| 2 1/2" | 95 | 56 | 103 | 17 | 125 | 139.5 | 188 | 4-M16 | 17 | 2 | 70 | 102 | 9 | 11 | 17 | 280 | 55 |
| 3" | 118 | 71 | 121 | 17 | 140 | 152.5 | 197 | 8-M16 | 20 | 2 | 70 | 102 | 9 | 11 | 17 | 280 | 55 |
| 4" | 140 | 91 | 130 | 17 | 160 | 190.5 | 218 | 8-M16 | 20 | 2 | 70 | 102 | 9 | 11 | 17 | 280 | 55 |
| 5" | 200 | 108 | 117 | 50 | 188 | 216 | 250 | 8-M16 | 22 | 3 | - | 125 | - | 14 | 27 | 400 | - |
| 6" | 225 | 145 | 130 | 50 | 212 | 241.5 | 285 | 8-M20 | 22 | 3 | - | 125 | - | 14 | 27 | 600 | - |
