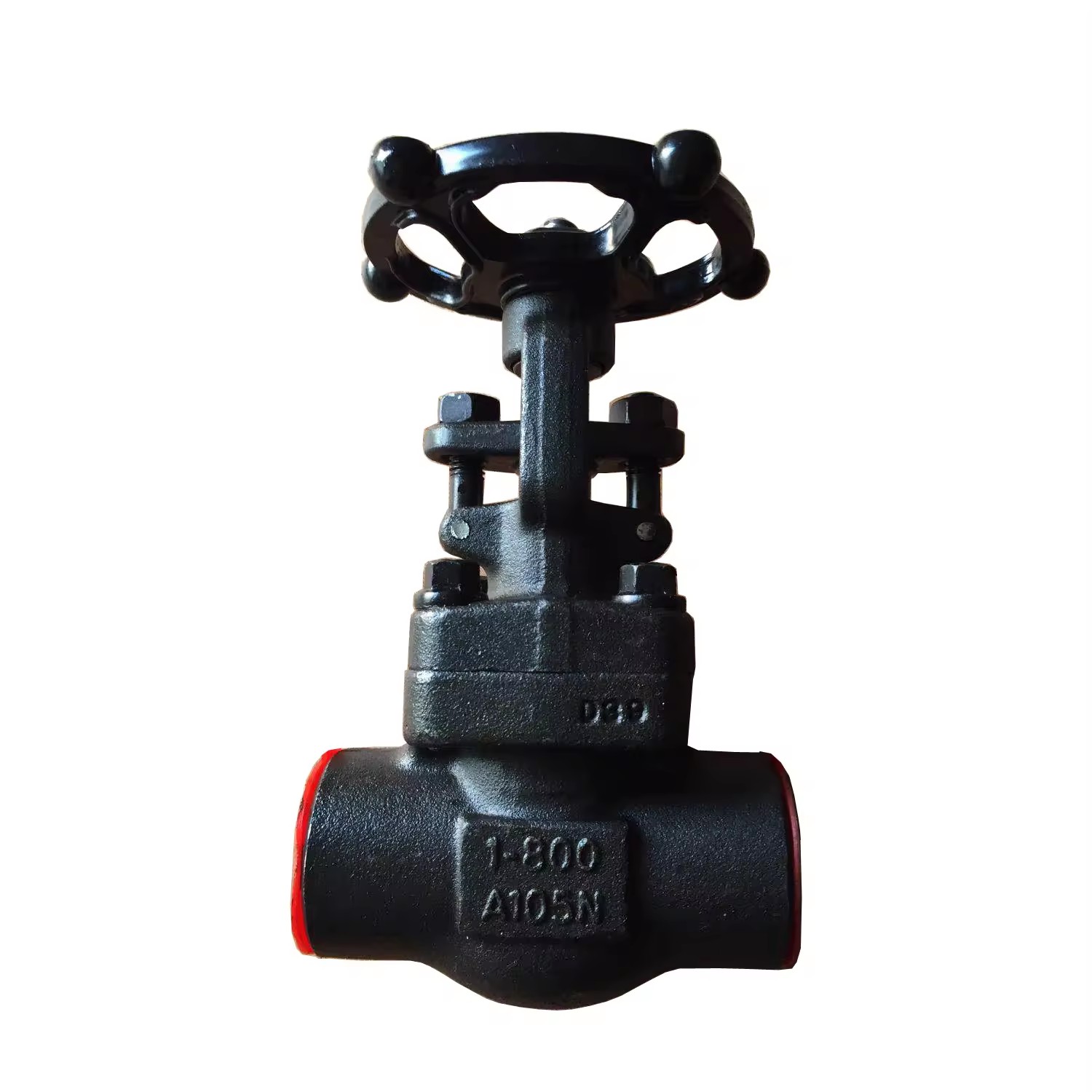

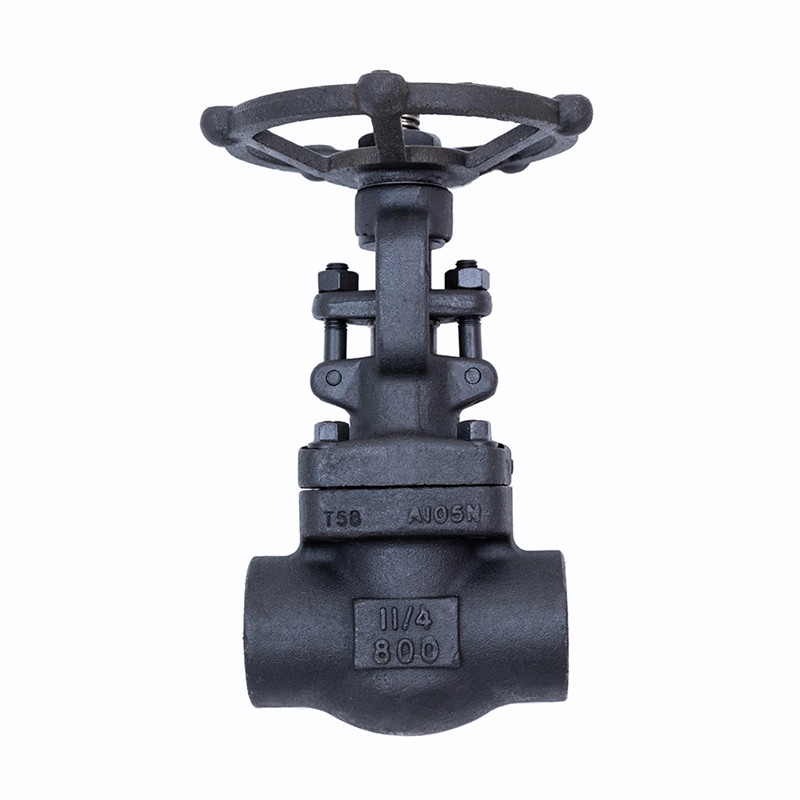

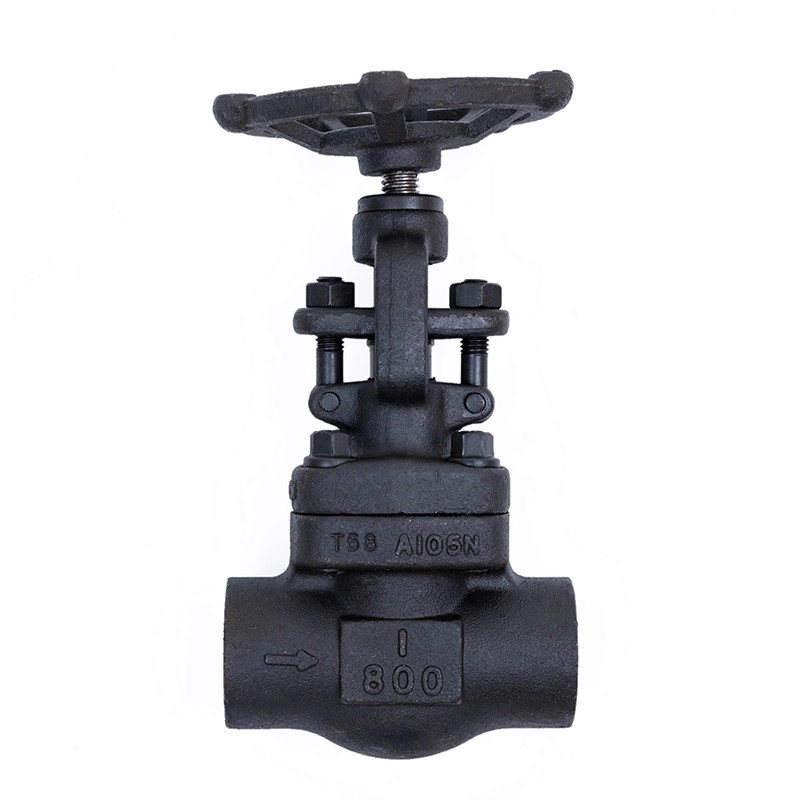

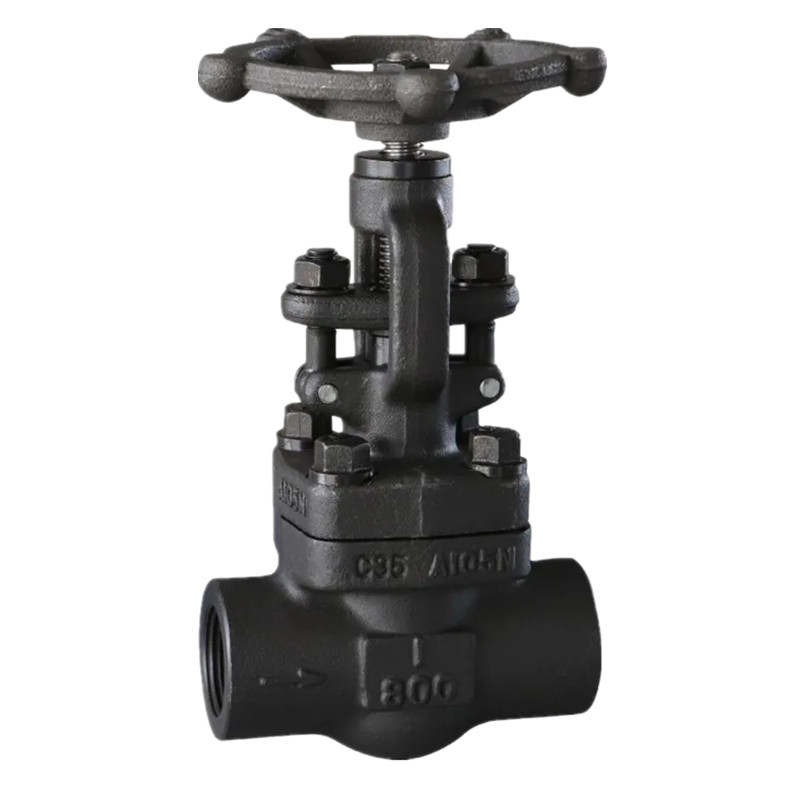

Kuty zawór odcinający 800LBS

JOEPAI opracowało i wyprodukowało wysokiej jakości kutą zasuwę 800LBS. Zgodnie z wymaganiami ciśnieniowymi, środek korpusu zaworu można wybrać spośród trzech konstrukcji: połączenia śrubowego, spawania środkowego i samozacisku ciśnieniowego; W środkowym kołnierzu zastosowano uszczelki wykonane ze stali węglowej, stali nierdzewnej, elastycznego grafitu, metalowej uszczelki pierścieniowej i innych materiałów; Przyjęcie przekładni ręcznej, przekładni elektrycznej, przekładni zębatej i przekładni zębatej; Zawór posiada górną konstrukcję uszczelniającą, która pomaga w uszczelnieniu; Gniazdo zaworu przyjmuje cechy konstrukcyjne, takie jak kute gniazdo zaworu, gniazdo zaworu ze stali nierdzewnej i spawana powierzchnia uszczelniająca ze stopu. Zasuwa ze stali kutej jest jednym z powszechnie stosowanych zaworów odcinających, używanym głównie do łączenia lub odcinania medium w rurociągach; Zasuwy są odpowiednie dla szerokiego zakresu ciśnień, temperatur i średnic, zwłaszcza dla rurociągów o średnich i dużych średnicach.

Parametry techniczne

1. Średnica nominalna: NPS1/2 "~2” (DN15 ~ DN50)
2. Ciśnienie nominalne: klasa 800LBS
3. Projektowanie i produkcja: ASME/ANSI B16.34; API602;
4. Kontrola i testowanie: API 598 lub GB/T 13927

5. Kończy połączenie

1) Wymiar SW: ASME/ANSI B16.11; JB/T1761

2) Wymiar BW: ASME B16.25

3) Wymiary śrubowe: ASME/ANSI B1.201(NPT); GB/T7306-87(RC)

6. Cecha strukturalna: BB lub WB; OS&Y

7. Materiał akcesoriów uszczelniających: zgodnie z „Instrukcją zamawiania”

8. Materiał korpusu: A105; LF2; F11; F22; F304; F316; F304L; F316L

Cechy produktu

Kuta zasuwa 800LBS opracowana i wyprodukowana przez Joepai jest łatwa w utrzymaniu, ma prostą konstrukcję oraz wygodny demontaż i wymianę; Struktura produktu zasuwy z kutej stali jest prosta, ma niewielkie rozmiary i jest lekka; Zasuwy ze stali kutej mają niski opór płynu, a ich współczynnik oporu jest równy rurom o tej samej długości; Szczelne i niezawodne, obecnie elektryczne zasuwy z kutej stali mają dobre właściwości uszczelniające i są szeroko stosowane w systemach próżniowych.

Kuta zasuwa 800LBS ma niski opór przepływu. Wewnętrzny kanał medium w korpusie zaworu jest prosty, a medium przepływa w linii prostej z niskimi oporami przepływu. Otwieranie i zamykanie jest łatwiejsze. W porównaniu do zaworów kulowych, kierunek ruchu zasuwy jest prostopadły do ​​kierunku przepływu czynnika, niezależnie od tego, czy jest on otwarty, czy zamknięty. Duża wysokość, długi czas otwierania i zamykania. Skok otwierania i zamykania bramy jest stosunkowo duży, a opuszczanie odbywa się za pomocą śruby. Zjawisko uderzenia wodnego nie jest łatwe do wystąpienia. Medium może przepływać w dowolnym kierunku po obu stronach, co ułatwia instalację. Obie strony kanału zasuwy są symetryczne.

Główne wymiary
