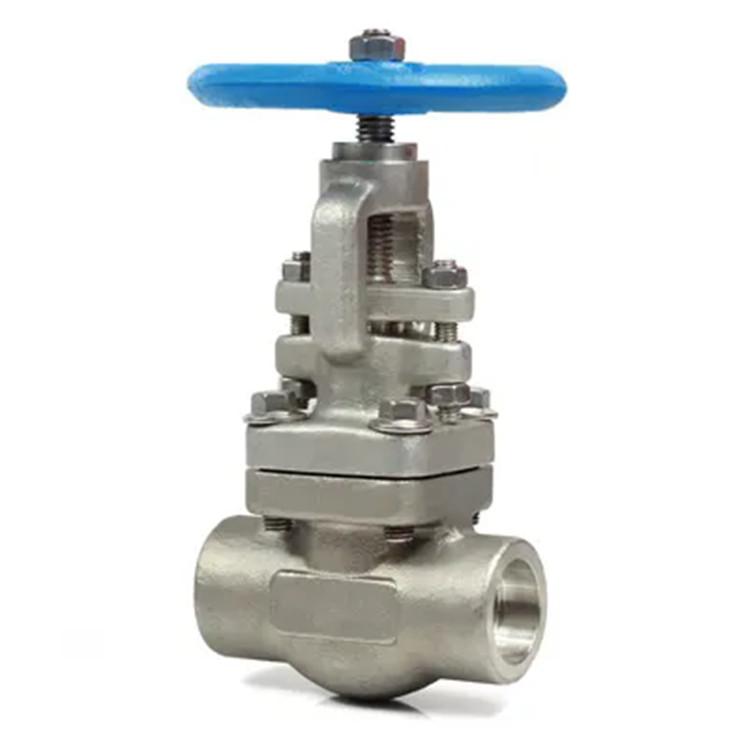

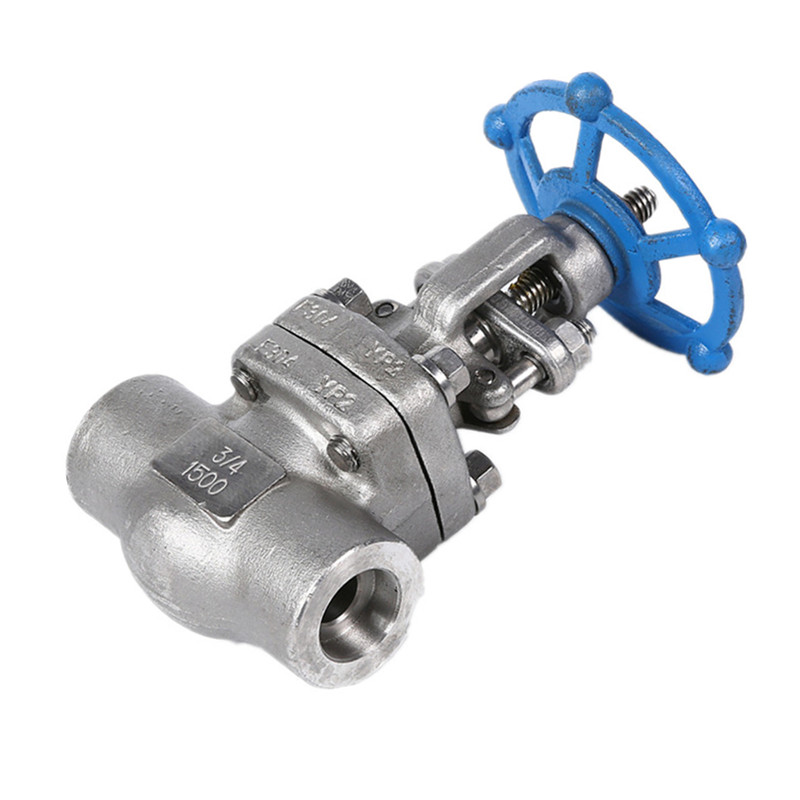

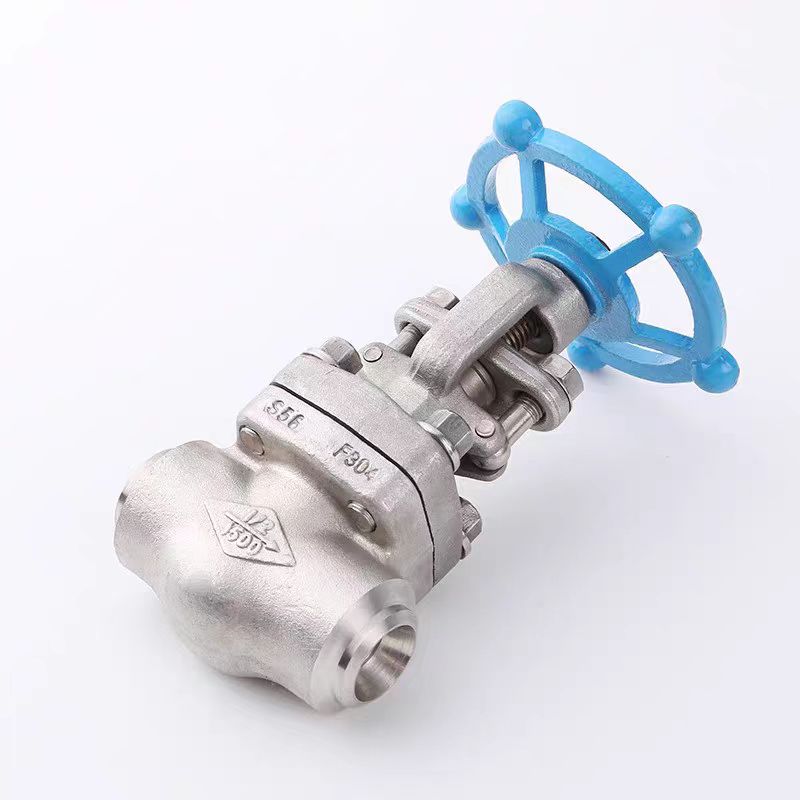

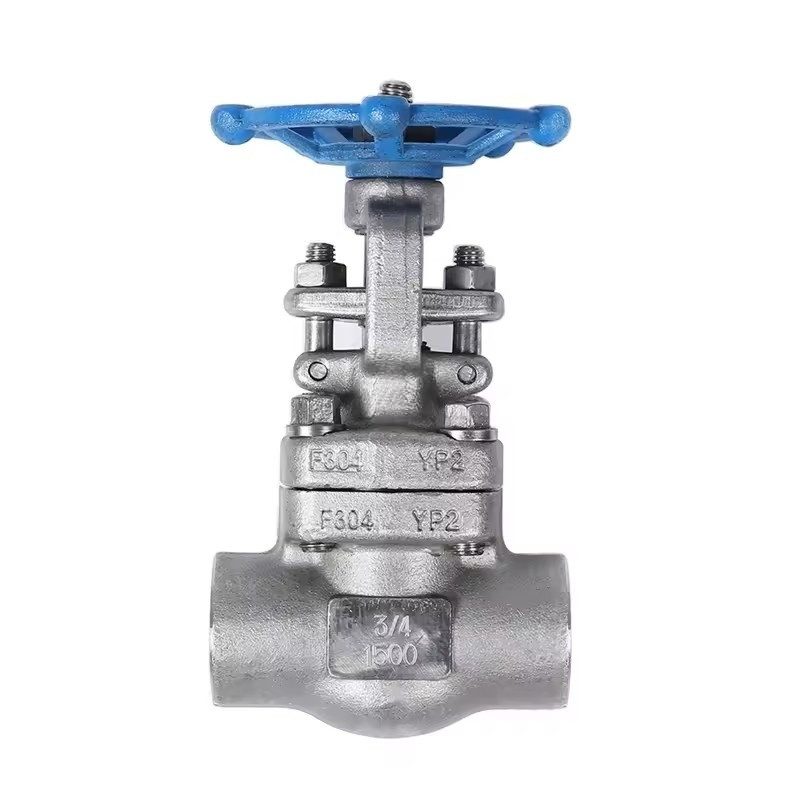

Zasuwa kuta ze stali nierdzewnej pod wysokim ciśnieniem, wyprodukowana w fabryce Joepai w Chinach, ma zwartą konstrukcję, rozsądną konstrukcję, dobrą sztywność zaworu, gładki kanał, niski współczynnik oporu. Powierzchnia uszczelniająca wykonana jest ze stali nierdzewnej i twardego stopu, o długiej żywotności. Wykorzystuje elastyczne uszczelnienie grafitowe, niezawodne uszczelnienie oraz łatwą i elastyczną obsługę. Stosowany do ciśnienia roboczego 10,0 MPa ~ 25,0 MPa. Na rurociągach różnych systemów w elektrowniach naftowych, chemicznych, hydraulicznych i cieplnych o temperaturach roboczych w zakresie od -46 ℃ do 425 ℃, stosowane media obejmują kwas azotowy, kwas octowy, wodę, olej, gaz i niektóre żrące ciecze.
① Spełnia wymagania zaawansowanych norm krajowych i międzynarodowych, zapewniając niezawodne uszczelnienie, doskonałą wydajność i piękny wygląd.
② Para uszczelniająca jest zaawansowana i rozsądna, a powierzchnie uszczelniające zasuwy i gniazda zaworu są wykonane ze spawania twardych stopów o różnej twardości. Elementy uszczelniające są niezawodne, mają wysoką twardość, są odporne na zużycie, żaroodporne, odporne na korozję, odporne na tarcie i mają długą żywotność.
③ Trzpień zaworu został poddany obróbce ściskającej i powierzchniowej, wykazując doskonałą odporność na korozję, zużycie i ścieranie.
④ Można zastosować różne standardy kołnierzy rurowych i kształty powierzchni uszczelniających kołnierzy, aby spełnić różne wymagania techniczne i użytkownika.
Model produktu: Z61H
Zakres rozmiarów: 1/2" (DN15) do 2" (DN 50)
Ciśnienie nominalne: 800 #/1500 # dla końcówek gwintowanych/gniazdowych/końcówek do spawania doczołowego
Stosowane media: Woda, olej, gaz i niektóre żrące ciecze
Norma projektowa:BS 5352/API 602/ASME B 16.34
Norma kontroli i testowania: BS EN ISO 12266 - 1 (BS 6755-l)/API 598/ ISO 5208
Końcówka gwintowana zgodna z ANSI B 1.20.1
Gniazdo do spawania zgodnie z ANSI B 16.11
Rosnąca łodyga
Obsługa: Pokrętło
| NIE | NAZWA | CStoASTM | AStoASTM | SStoASTM | |
| A105 | F22 | F304L | F316L | ||
| 1 | CIAŁO | A105 | A182 F22 | A182F 304L | A182 F316L |
| 2 | SIEDZIBA | A276 420 | A276 304 | A276 304L | A276 316L |
| 3 | DYSK | A182F 430 i 410 | A182 F304 | A182F 304L | A182 F316L |
| 4 | TRZON | A182 F6 | A182 F304 | A182F 304L | A182 F316L |
| 5 | USZCZELKA | 316+GRAFIT | 316+GRAFIT | ||
| 6 | CZAPECZKA | A105 | A276 F304 | A276F 304L | A276 F316L |
| 7 | ŚRUBA | A193 B7 | A193B16 | A193 B8 | A193B8M |
| 8 | SZPILKA | A276420 | A276 304 | ||
| 9 | DŁAWIK PAKOWANIA | A276410 | A182F 304L | A182F F316L | |
| 10 | ŚRUBA | A193 B7 | A193B16 | A193 B8 | A193B8M |
| 11 | DŁAWIK PAKOWANIA | A105 | A182 F11 | A182F 304L | A182F 316L |
| 12 | NAKRĘTKA | A194 2H | A194 4 | A194 8 | A194 8M |
| 13 | NAKRĘTKA | A276 420 | |||
| 14 | NAKRĘTKA | A194 2H | A194 4 | A194 8 | A194 8M |
| 15 | TABLICZKA Z NAZWISKIEM | SS | |||
| 16 | KOŁO RĘCZNE | A197 | |||
| 17 | USZCZELKA | A473431 | |||
| 18 | USZCZELKA | GRAFIT | PTFE | ||
| ŚREDNI | WODA, OLEJ, GAZ | WODA, OLEJ, GAZ | WODA, OLEJ, GAZ | ||
| TEMPERATURA PRACY | -29°C~425°C | -29°C~550°C | -29°C~200°C | ||
| NPS | Zmniejszyć | 3/8" | 1/2" | 3/4" | 1" | 1 1/4" | 1 1/2" | 2" | |
| Pełny | 3/8" | 1/2" | 3/4" | 1" | 1 1/4" | 1 1/2" | 2" | ||
| L | 79 | 79 | 92 | 111 | 120 | 120 | 140 | 178 | |
| H(otwarty) | 158 | 158 | 169 | 197 | 236 | 246 | 283 | 330 | |
| W | 100 | 100 | 100 | 125 | 160 | 160 | 180 | 200 | |
