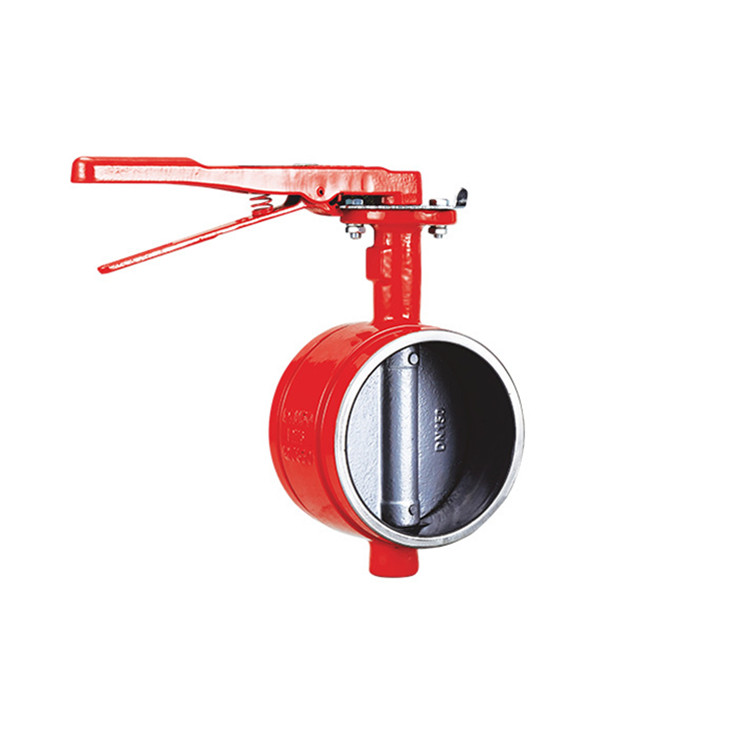

Rowkowany sygnałowy zawór motylkowy systemu tryskaczowego

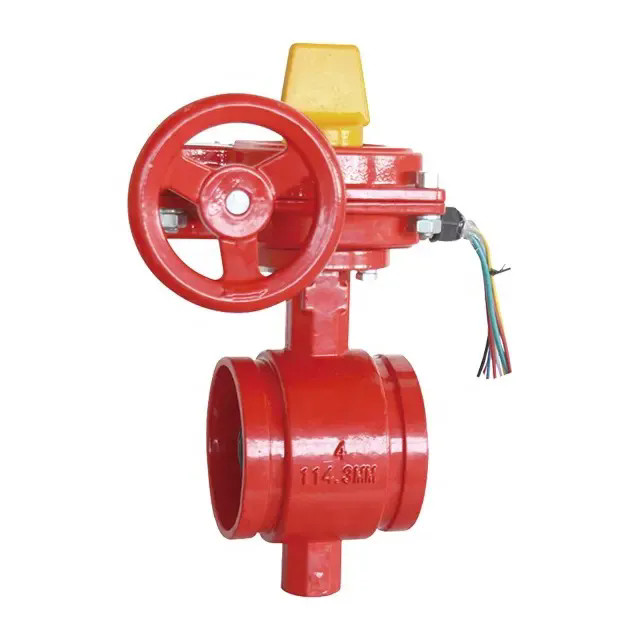

Rowkowane złączki do systemów przeciwpożarowych obejmują rowkowaną przepustnicę z siłownikiem przekładni i wyłącznikiem zabezpieczającym. Zawór motylkowy z rowkiem sygnalizacyjnym systemu tryskaczowego firmy JOEPAI stanowi znaczący postęp w technologii ochrony przeciwpożarowej, łącząc wydajną konstrukcję połączenia rowkowanego i przekładnię sygnalizacyjną. Zawór jest całkowicie otwarty lub zamknięty, gdy dysk obraca się o ćwierć obrotu. Przepustnica sygnałowa z rowkiem to rowkowany zawór łączący z zaciskiem, zaprojektowany całkowicie w oparciu o zasadę symetrii. Jest symetryczny w osiowej linii środkowej, promieniowo w linii środkowej, dwukierunkowe uszczelnienie pod pełnym ciśnieniem, z urządzeniem sygnalizacyjnym, które może dać działanie zaworu. Stosowany jest głównie w różnego rodzaju rurociągach wodociągowych i kanalizacyjnych, instalacjach przeciwpożarowych budynków i innych instalacjach, szczególnie w armaturze Systemów Przeciwpożarowych, do odcięcia i regulacji przepływu czynnika.

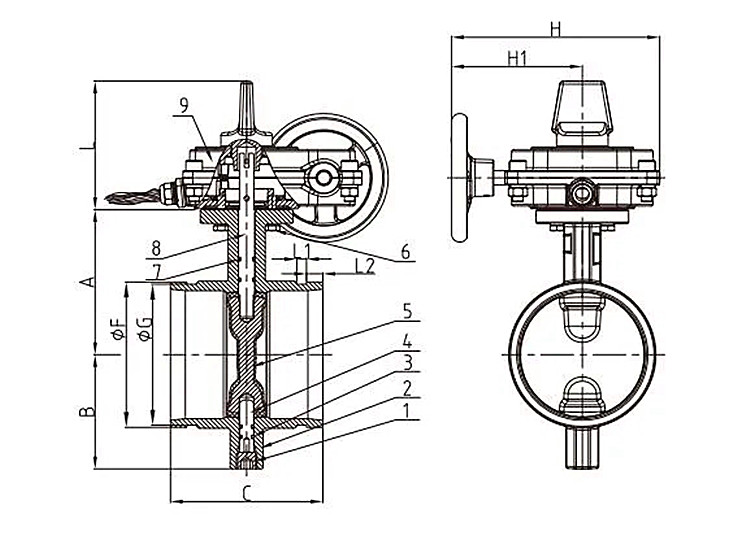

Główna część i materiały

Cechy techniczne

Zgodny z normą ANSI / AWWA C606 Konstrukcja czystej drogi wodnej

Połączenia: Rowkowane końce, łatwe w montażu i wymianie

Duży efektywny obszar cyrkulacji i niższy opór płynu

Szybkie otwieranie i zamykanie, dobra wydajność regulacji

Mały moment otwierania i zamykania, który oszczędza pracę.

Rozmiary: 2", 2½", 3", 4", 5", 6", 8", 10", 12"

Maksymalne ciśnienie robocze: 21 BAR / 300 PSI (maksymalne ciśnienie testowe: 600 PSI) zgodne z UL1091 i ULC/ORD-C1091 oraz klasą FM 1112 Maksymalna temperatura robocza: -20°C do 80°C

Norma projektowa: API 609

Zastosowanie: do użytku wewnątrz i na zewnątrz

Powłoka epoksydowa wewnątrz i na zewnątrz metodą natrysku elektrostatycznego jest zgodna z AWWA C550

Odporna tarcza siedziska pokryta EPDM

Zainstalowany fabrycznie zespół nadzorującego włącznika zabezpieczającego

Standard kołnierza górnego ISO5211 / 1

Projekt i materiały mogą ulec zmianie bez powiadomienia

Dane techniczne i cechy konstrukcyjne

Rowkowany sygnalizacyjny przepustnica przeciwpożarowa wykorzystuje połączenia z końcami rowkowanymi kompatybilne ze standardowymi systemami łączników, znacznie skracając czas instalacji w porównaniu z tradycyjnymi połączeniami kołnierzowymi lub gwintowanymi. Dostępne w rozmiarach od DN50 do DN300 (2” do 12”), przepustnice sygnałowe utrzymują ciśnienie znamionowe PN16, odpowiednie dla większości wymagań instalacji tryskaczowych. Rowkowane przepustnice działają skutecznie w zakresie temperatur od -10°C do 120°C, dostosowując się do różnych warunków środowiskowych spotykanych w zastosowaniach przeciwpożarowych. Przepustnica przeciwpożarowa składa się głównie z dysku, trzpienia, pierścienia uszczelniającego i obudowy. Pomiędzy trzpieniem a tarczą znajduje się uszczelka teleskopowa, która skutecznie ogranicza zużycie podczas otwierania i zamykania zaworu.

Scenariusze zastosowań i przewodnik instalacji

Zawór motylkowy z rowkiem sygnalizacyjnym spełnia podstawowe funkcje w różnych konfiguracjach instalacji tryskaczowych, gdzie kluczowa jest niezawodna kontrola przepływu i weryfikacja położenia. Przed użyciem przepustnicy przeciwpożarowej usuń wszelkie zanieczyszczenia, aby zapewnić prawidłowe otwarcie i kontrolę przepływu. Operatorzy powinni zwracać uwagę na kierunek otwierania i zamykania zaworu, zazwyczaj oznaczony jako „otwarty” i „zamknięty”. Otwarty oznacza obrót w prawo, natomiast zamknięcie wskazuje obrót w lewo. Zamykając przepustnicę należy szczególnie uważać, aby nie przekręcić przepustnicy zbyt mocno, aby uniknąć zerwania trzpienia i spowodowania niepotrzebnych uszkodzeń. Stosując przepustnicę przeciwpożarową należy zwrócić uwagę na szereg środków ostrożności. W pierwszej kolejności przed użyciem należy sprawdzić, czy źródło wody pożarowej i rurociągi są prawidłowo drożne. Po drugie, podczas gaszenia pożaru należy zwrócić szczególną uwagę na otwieranie i zamykanie zaworu, aby uniknąć nadmiernego dopływu i niedostatecznego odpływu wody, co może mieć wpływ na efekt gaśniczy. Wreszcie, przepustnice przeciwpożarowe muszą być regularnie sprawdzane, aby zapewnić prawidłowe działanie.

Prawidłowa instalacja wymaga starannego planowania i wykonania, aby zapewnić optymalną wydajność i niezawodną transmisję sygnału. Inżynierowie ds. ochrony przeciwpożarowej zalecają instalowanie rowkowanych przepustnic sygnalizacyjnych z zachowaniem odpowiedniego prześwitu umożliwiającego obsługę i konserwację zarówno mechanizmu zaworu, jak i połączeń elektrycznych. Zawory tryskaczowe powinny być podparte niezależnie w pobliżu połączeń rowkowych, aby zapobiec przenoszeniu naprężeń na korpus zaworu. Zespoły instalacyjne muszą sprawdzić prawidłowe ustawienie rur łączących i upewnić się, że połączenia elektryczne są odpowiednio uszczelnione i chronione przed czynnikami środowiskowymi. Przepustnice sygnalizacyjne wymagają prawidłowego okablowania do central sygnalizacji pożaru, zgodnie ze specyfikacjami producenta i lokalnymi przepisami elektrycznymi. Protokoły regularnej konserwacji tych rowkowanych przepustnic obejmują kwartalne inspekcje wizualne, roczne testy operacyjne i weryfikację dokładności transmisji sygnału w celu zapewnienia ciągłej niezawodności systemu.

Konserwacja i pielęgnacja

Aby zapewnić prawidłową pracę przepustnicy pożarowej, konieczne jest przeprowadzanie regularnych przeglądów i konserwacji. Podczas kontroli należy zwrócić szczególną uwagę na stan gniazda zaworu i pierścienia uszczelniającego. Jeżeli na gnieździe zaworu lub pierścieniu uszczelniającym zostaną stwierdzone jakiekolwiek uszkodzenia lub zużycie, należy je niezwłocznie wymienić. Aby zapobiec rdzy i korozji, należy zastosować olej antykorozyjny lub naftę, jeśli przepustnica przeciwpożarowa nie będzie używana przez dłuższy czas. Po długotrwałym przechowywaniu zawór należy okresowo uruchamiać, aby zapobiec zatarciu lub trudnościom w otwarciu.
