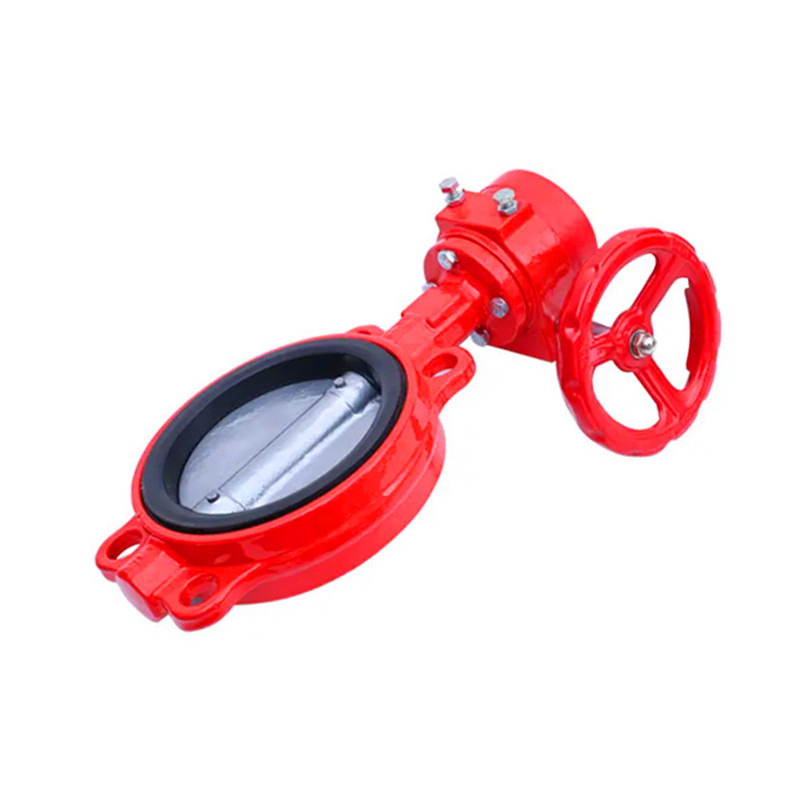

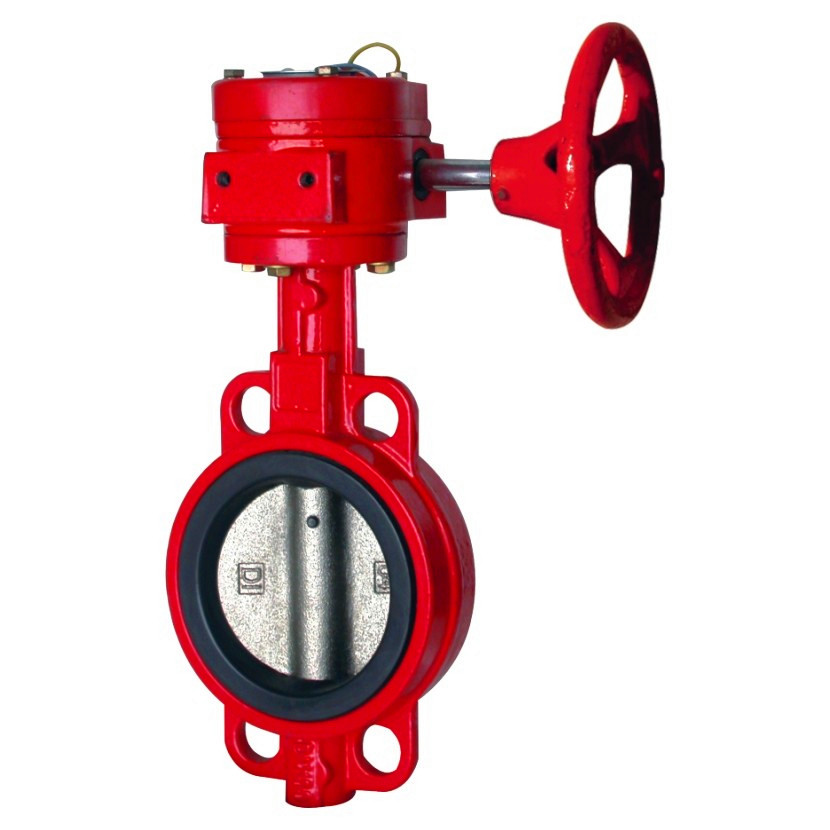

Zawór motylkowy sygnalizacyjny z żeliwa sferoidalnego

Zawór motylkowy sygnalizacyjny JOEPAI z żeliwa sferoidalnego stanowi integrację tradycyjnej technologii kontroli przepływu z nowoczesnymi możliwościami monitorowania na potrzeby kompleksowych systemów ochrony przeciwpożarowej. Te sygnalizacyjne przepustnice przeciwpożarowe charakteryzują się solidną konstrukcją z żeliwa sferoidalnego i doskonałą odpornością na korozję, dzięki czemu przepustnice sygnalizacyjne nadają się do wymagających zastosowań w różnych warunkach środowiskowych. Zawory z żeliwa sferoidalnego są wyposażone w zaawansowane elektryczne urządzenie sygnalizacyjne, które w czasie rzeczywistym przekazuje stan położenia zaworu do centralnych paneli przeciwpożarowych, zapewniając natychmiastowe monitorowanie i weryfikację systemu. Zaprojektowane z kompaktowym profilem i lekką konstrukcją, przeciwpożarowe przepustnice ułatwiają prostą instalację, zachowując jednocześnie wyjątkową trwałość i długą żywotność. Innowacyjna konstrukcja tych sygnalizacyjnych przepustnic łączy w sobie niezawodne działanie z inteligentnymi możliwościami monitorowania, tworząc optymalne rozwiązanie spełniające współczesne wymagania ochrony przeciwpożarowej.

Cechy

1. Mały rozmiar i niewielka waga ułatwiają instalację i konserwację. Można go również zainstalować tam, gdzie jest to potrzebne;

2. Prosta i zwarta konstrukcja, szybkie włączanie i wyłączanie pod kątem 90 stopni;

3. Zminimalizowany moment obrotowy, oszczędność energii;

4. Doskonała wydajność regulacji i długa żywotność;

5. Może być stosowany do różnych mediów;

6. Może być stosowany jako urządzenie kondycjonujące i odcinające w różnych liniach i zbiornikach z żrącym i niekorozyjnym gazem, cieczą, półpłynnym i stałym proszkiem;

7. Nadaje się do systemów takich jak przemysł naftowy, chemiczny, spożywczy, medyczny, papierniczy, wodociągowy i tak dalej;

8. Krzywa przepływu zmierzająca do linii prostej, doskonała wydajność regulacji.

Główne dane techniczne

Rozmiar: DN50-DN300 (2"-12")

Ciśnienie nominalne: PN1,0-1,6 MPa

Temperatura pracy: 15-150°C

Medium: świeża woda, ścieki, woda morska, powietrze, para, żywność, klopsiki itp.

Wydajność mikroprzełącznika: AC, 220V, 1A; Prąd stały, 30 V, 0,5 A

Dostępny materiał: żeliwo sferoidalne, żeliwo, stal nierdzewna, stal węglowa, brąz aliminowy

Ciśnienie i temperatura

ciśnienie robocze	PN10, PN16
ciśnienie testowe	skorupa: 1,5-krotność ciśnienia znamionowego gniazdo: 1,1-krotność ciśnienia znamionowego
temperatura pracy	-10°C do 80°C (NBR) -10°C do 120°C (EPDM)
odpowiednie media	woda, ropa i gaz

Główna lista materiałów

strony	tworzywo
ciało	żeliwo, żeliwo sferoidalne,
siedziba	EPDM, NBR, VITON, PTFE
dysk	żeliwo sferoidalne niklowe, brąz AI, stal nierdzewna
trzon	stal węglowa, stal nierdzewna
tuleja	PTFE
Pierścień „O”.	PTFE
szpilka	stal nierdzewna
klawisz	stal nierdzewna

 Standard wykonawczy:

Norma projektowa	EN 593, MSS SP67 API 609 BS5155
Kontrola i testowanie	API 598 ISO 5208 EN 12266
Koniec standardu	ANSI B16.1 kl. 125LB i B16,5 CL. 150 funtów AS 2129 Tabela D i E   BS 10 Tabela D i E DIN 2501 PN6, PN10 i PN16 EN 1092 PN6, PN10 i PN16 ISO 2531 PN6, PN10 i PN16 ISO 7005 PN6, PN10 i PN16 KS B 1511 / JIS B 2210 5K i 10K MSS SP44 CL. 150LB  AWWAC207 SABS 1123 Tabela 1000/3 i Tabela 1600/3
Twarzą w twarz	ISO 5752, EN 558, MSS SP67 i API 609 DIN3202
Górny kołnierz	ISO5211
