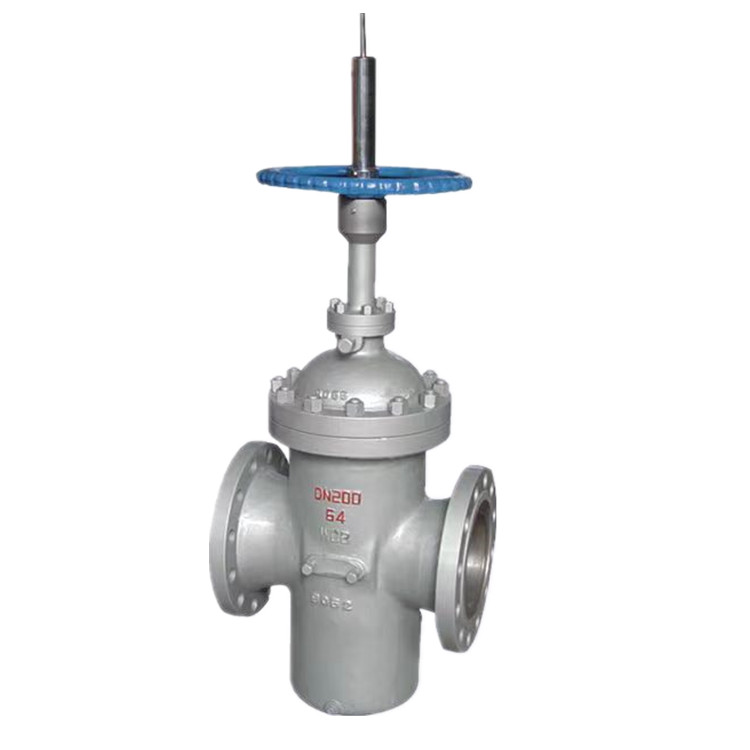

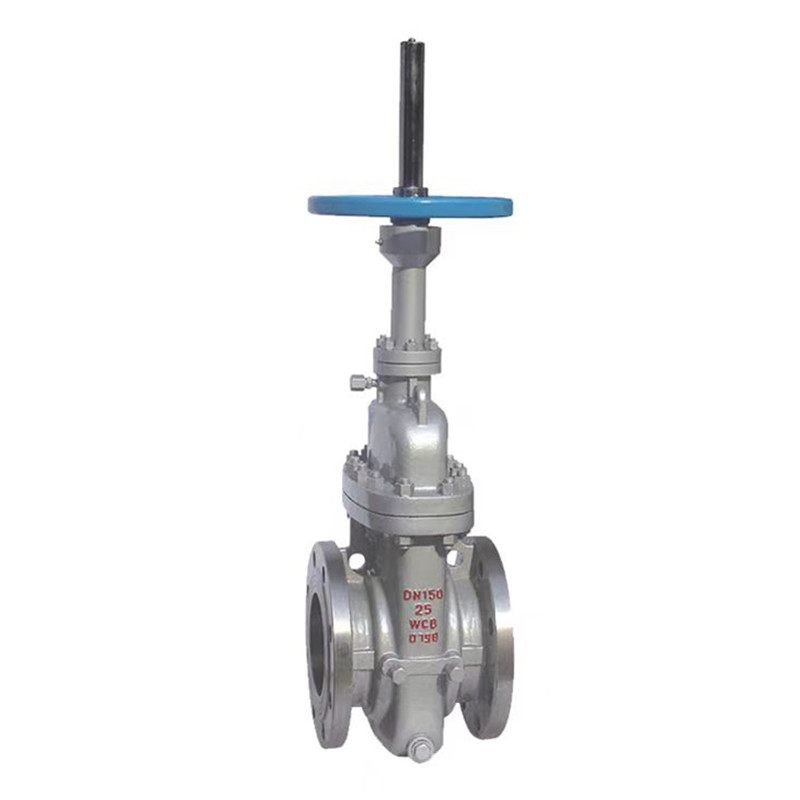

Stal węglowa równoległa podwójna dysk płaski zawór bramki

Wysokiej jakości podwójny zawór z podwójnym dyskami podwójnej stali węglowej Joepai przyjmuje unikalną metalową strukturę kontaktową, która jest niezawodna w akcji i ma wyjątkowo wysoką wydajność cięcia. Jest szeroko stosowany w awaryjnych zaworach odcięcia i zaworach odpowietrzających pod wysokim ciśnieniem w warunkach o bardzo niskiej temperaturze. Ponadto sama struktura kontaktu metalowej ma funkcję ognioodporną.

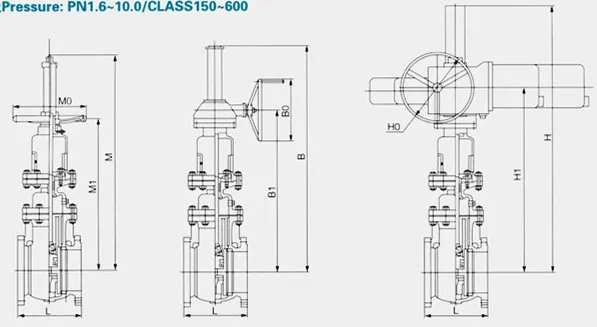

Specyfikacja produktu

1. Produkcja design zgodnie z API 6D

2. Store do twarzy zgodnie z ASME B16.10

3. Wymiar kołnierza według ASME B16.5

4. Inspekcja i test zaworów zgodnie z API 598

Materiał obudowy: WCB, WC6, WC9, CF8, CF8M, CF3, CF3M

Materiał dysków: WCB, WC6, WC9, CF8, CF8M, CF3, CF3M

Materiał łodygi: 2CR13, 304, 316, 304L, 316L

Materiał z maski: WCB, WC6, WC9, CF8, CF8M, CF3, CF3M

Materiał siedzący: A105, 304, 316, 304L, 316L

Typ połączenia: kołnierz/spawanie

Średnica nominalna: DN100-800 NPS2 „-32”

Ciśnienie nominalne: 1.0-16.0MPA 150LB-900LB

Obowiązujące warunki pracy

1. Jednostka uwodornienia

2. Warunki pary o wysokiej temperaturze

3. Warunki pracy gorącego oleju

4. Obszar magazynowania zbiornika oleju

Funkcje produktu

1. Miary antypętlowe w warunkach wysokiej temperatury

2 montowany na górze konstrukcja, zdolna do konserwacji online

3 Dwukierunkowe wymuszone uszczelki przed dokręceniem w celu bardziej niezawodnego uszczelnienia

4 może osiągnąć zerowy wyciek

5. Niska siła otwierająca

Charakterystyka strukturalna

Stopień klina bloku klinowego równoległego zaworu podwójnej bramki jest znacznie większy niż kąt blokowania, co ułatwia otwieranie i wymagając mniejszej mocy.

Gdy równoległy podwójny zawór płaskiej bramki z równoległym dyskami węglowej jest w pełni otwarty, między końcem łodygi zaworu tworzy się metalowe uszczelnienie a powierzchnią uszczelniającą ze spawania ze stopu. W tej chwili nie ma średniej presji w pakowaniu, a pakowanie można wymienić online.

Przyjęcie wspornika otwartej konstrukcji może zapewnić większą siłę wstępnego obciążenia, dzięki czemu uszczelka jest bardziej niezawodna.

Pokrycie zaworu można wykonać w różnych strukturach zgodnie z faktycznymi warunkami pracy, takimi jak za pomocą falowanego pokrywki zaworu uszczelnionego rur dla toksycznych, przy użyciu pokrywy zaworu rozpraszania ciepła dla wysokiej temperatury, i przy użyciu pokrywy zaworu uszczelniającego dla wysokiego ciśnienia, zapewniając bezpieczne i niezawodne użycie zaworu.

Pakowanie niskiego upływu jest wybierane jako materiał napełniający, a w miejscu pakowania jest używana konstrukcja obciążenia sprężynowego, aby uzyskać bardziej niezawodne długoterminowe uszczelnienie.

Dzięki zastosowaniu zaawansowanej technologii wytłaczania powierzchni w celu zwiększenia twardości powierzchniowego łodygi zaworu i zmniejszenia chropowatości, zużycie pakowania podczas procesu otwierania i zamykania zaworu można zmniejszyć, przy jednoczesnym zapobieganiu odkształceniu trzonu zaworu.

Środkowy kołnierz jest uszczelniony metalową uszczelką, która ma dobrą wydajność uszczelniającą i funkcję zapobiegania pożarom.

Struktura uszczelniająca złożona z dwóch równoległych płytek bramkowych i urządzeń dokręcających kliny zastępuje tradycyjną strukturę zaworu klinowego, co ułatwia proces otwierania i zamykania zaworu.

Wewnętrzne zawory są zaprojektowane w całości z metalu i mogą wytrzymać media o wysokiej temperaturze. Blok w kształcie klina przyjmuje duży wzór kąta klinu, który pozwala go łatwo wyciągnąć nawet w warunkach wysokiej temperatury bez żadnego fenomenu obrzęku lub martwego.
