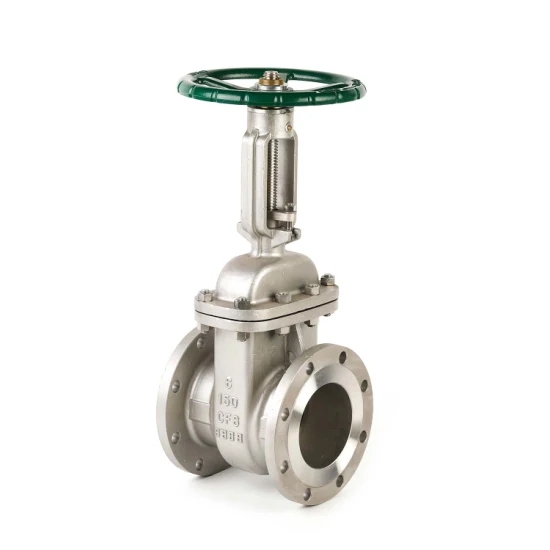

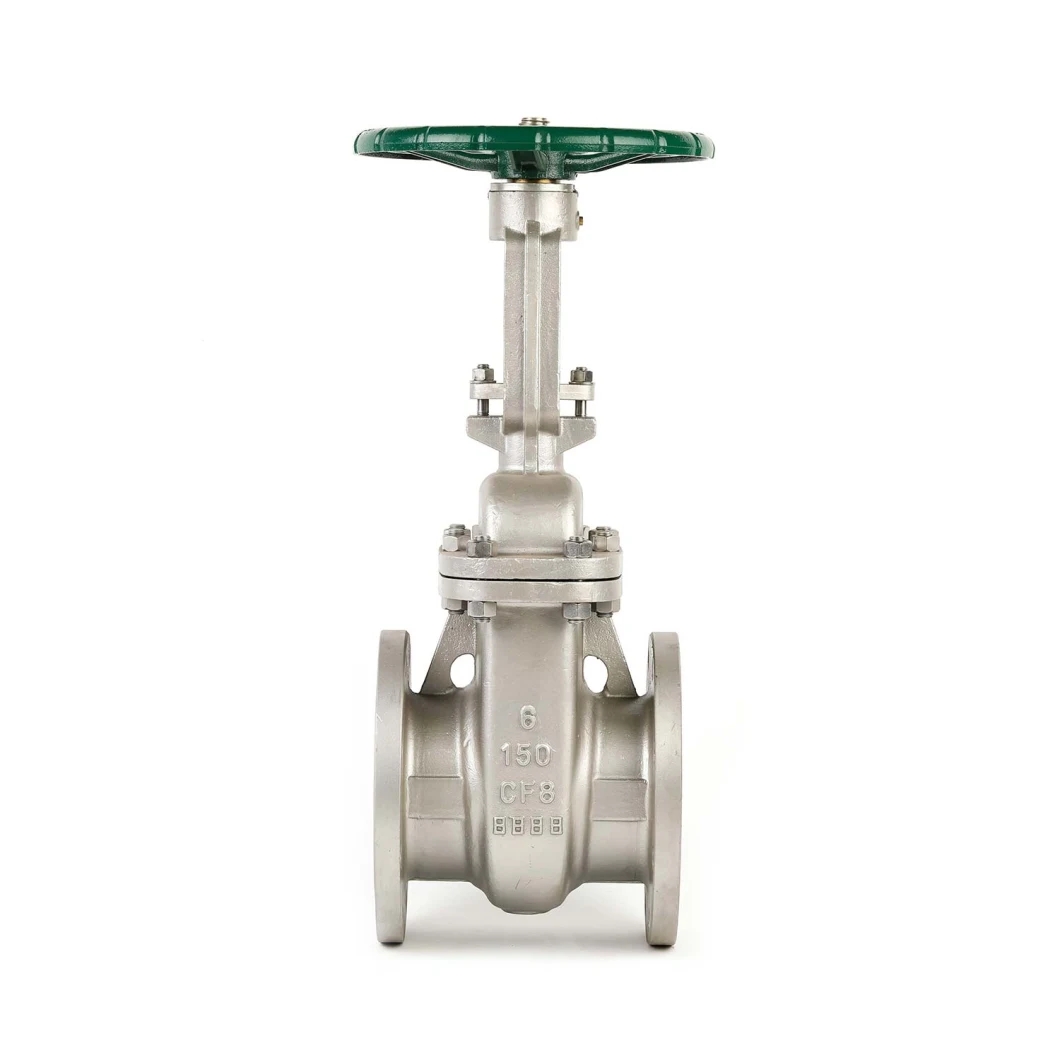

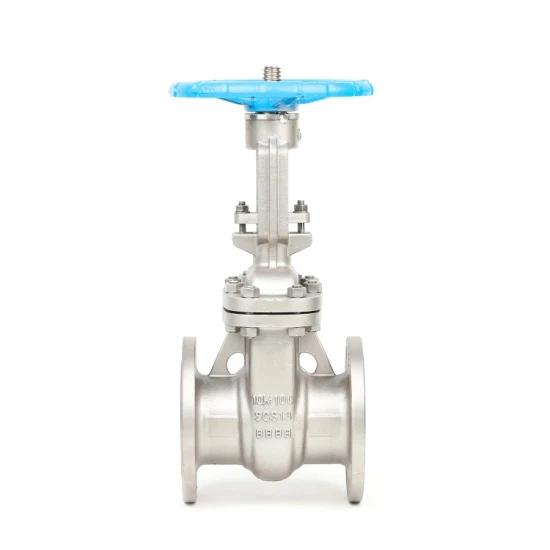

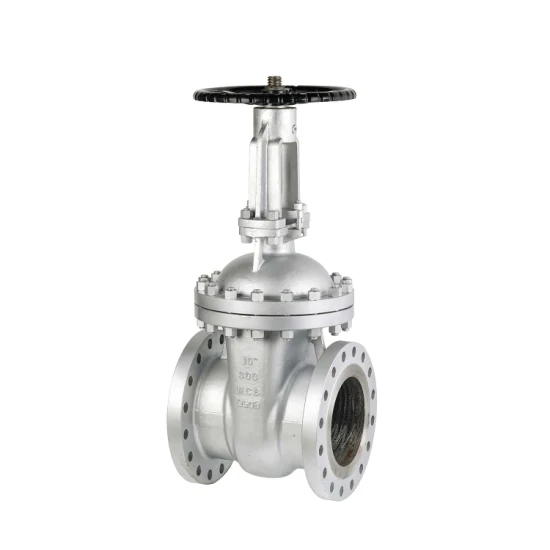

Wzrostowy stalowa stalowa zawór łodygi Joepai API6D dla przemysłowej wykonanej w Chinach może być szeroko stosowany jako urządzenie przełączające w rurociągach płynnych, takich jak woda kranu, ścieki, konstrukcja, ropa naftowa, chemikalia, żywność, farmaceutyka, moc, metalurgia, systemy energetyczne itp.
Rosnąca zawór bramki odlecia STEM jest odpowiedni do otwierania, zamykania i regulacji prędkości przepływu mediów w rurociągach, takich jak przemysł ropy naftowej, chemiczny, żywność, farmaceutyczne, metalurgiczne i morskie. Może być również używany do różnych mediów korozyjnych i ma następujące cechy.
Doskonała wydajność uszczelnienia dwukierunkowego, minimalizując moment obrotowy.
Charakterystyka przepływu mają tendencję do linii prostej, z dobrą wydajnością regulacji.
Różne materiały mogą być stosowane do mediów żrących.
Prosta i kompaktowa struktura, kompaktowa i lekka, łatwa w transporcie, instalacji i demontażu.
1. Design and Production: API 600, API 6D, BS1414 itp.
2. Kasja do twarzy (koniec do końca): ANSI B16.10, API 6D itp.
3. Połączenie przepełnione: ANSI B16.5, ASME B16.47 itp.
4. Test i kontrola: API 598, API 6D itp.
Cechy:
1. Zbolona maska lub maska uszczelniająca
2. Niezbędny klin
3. Port Fulll
4. śruba i jarzma (OS&Y), rosnąca łodyga
5. Wydłużona maska dla usług kriogenicznych
6. Urządzenie opcjonalne
7. Przejdź na żądanie
Materiały główne:
Materiał obudowy: WCB, WC6, WC9, CF8, CF8M, CF3, CF3M
Materiał dysków: WCB, WC6, WC9, CF8, CF8M, CF3, CF3M
Materiał łodygi: 2CR13, 304, 316, 304L, 316L
Materiał z maski: WCB, WC6, WC9, CF8, CF8M, CF3, CF3M
Materiał siedzący: A105, 304, 316, 304L, 316L
Typ połączenia: kołnierz/spawanie
Średnica nominalna: DN50-800 NPS2 „-32”
Ciśnienie nominalne: 1.0-16.0MPA 150LB-900LB
Stabilna jakość: wdrożyć pełne monitorowanie jakości procesu, skrupulatne i wszechstronne testy!
Rozsądna cena: wydajna wewnętrzna kontrola kosztów zmniejsza wydatki i przynosi korzyści klientom!
Szybka dostawa: zaawansowana linia produkcyjna, wystarczająca ilość zapasów, skrócony czas dostawy
| Rozmiar | 2„Do 60” (DN50 do DN1500) |
| Ciśnienie | ASME 150#, 300#, 600#, 900#, 1500#, 2500# |
| Materiał ciała | Stal węglowa, stal węglowa o niskiej temperaturze, stal nierdzewna, dupleks stal nierdzewna, super dupleks stal nierdzewna, stopy nikiel, brąz aluminiowy nikiel, Hastelloy, Inconel itp. |
| Wykończ materiał | 13%CR, SS304, SS316, SS304L, SS316L, F11, F22 itp. |
| Połączenie końcowe | Kolonowany RF/ RTJ/ FM/ FF, spinka tyłkowa (BW) |
| Operator | Koło ręczne. Urządzenia zębate |
| Klasa 150 | |||||||||||||
| rozmiar (in) | 2 " | 2-1/2 " | 3 " | 4 ” | 6 " | 8 " | 10 " | 12 " | 14 " | 16 " | 18 " | 20 " | 24 " |
| L, RF (MM) | 178 | 191 | 203 | 229 | 267 | 292 | 330 | 356 | 381 | 406 | 432 | 457 | 508 |
| L1-BW (mm) | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 572 | 610 | 660 | 711 | 813 |
| L2-RTJ (mm) | 191 | 203 | 216 | 241 | 279 | 305 | 343 | 368 | 394 | 419 | 445 | 470 | 521 |
| Hmm) | 400 | 490 | 510 | 585 | 795 | 1015 | 1230 | 1465 | 1755 | 2030 | 2210 | 2510 | 2880 |
| K (mm) | 200 | 200 | 250 | 300 | 350 | 350 | 400 | 450 | 500 | 500 | 600 | 750 | 750 |
| Klasa 300 | |||||||||||||
| rozmiar (in) | 2 " | 2-1/2 " | 3 " | 4 ” | 6 " | 8 " | 10 " | 12 " | 14 " | 16 " | 18 " | 20 " | 24 " |
| L, RF (MM) | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 762 | 838 | 914 | 991 | 1143 |
| L1-BW (mm) | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 762 | 838 | 914 | 991 | 1143 |
| L2-RTJ (mm) | 232 | 257 | 298 | 321 | 419 | 435 | 473 | 518 | 778 | 854 | 930 | 1010 | 1165 |
| Hmm) | 470 | 525 | 533 | 610 | 845 | 1050 | 1295 | 1600 | 1830 | 2035 | 2195 | 2470 | 2900 |
| K (mm) | 200 | 200 | 250 | 300 | 350 | 350 | 400 | 450 | 500 | 500 | 600 | 750 | 750 |
| Klasa 600 | |||||||||||||
| rozmiar (in) | 2 " | 2-1/2 " | 3 " | 4 ” | 6 " | 8 " | 10 " | 12 " | 14 " | 16 " | 18 " | 20 " | 24 " |
| L, RF (MM) | 292 | 330 | 356 | 432 | 559 | 660 | 787 | 838 | 889 | 991 | 1092 | 1194 | 1397 |
| L1-BW (mm) | 292 | 330 | 356 | 432 | 559 | 660 | 787 | 838 | 889 | 991 | 1092 | 1194 | 1397 |
| L2-RTJ (mm) | 295 | 333 | 359 | 435 | 562 | 664 | 791 | 841 | 892 | 994 | 1095 | 1200 | 1407 |
| Hmm) | 495 | 550 | 615 | 735 | 1005 | 1245 | 1480 | 1730 | 1915 | 2050 | 2260 | 2620 | 2900 |
| K (mm) | 200 | 250 | 300 | 350 | 450 | 500 | 600 | 750 | 850 | 850 | 960 | 960 | 1000 |
| Klasa 900 | |||||||||||||
| rozmiar (in) | 2 " | 2-1/2 " | 3 " | 4 ” | 6 " | 8 " | 10 " | 12 " | 14 " | 16 " | 18 " | 20 " | 24 " |
| L, RF (MM) | 368 | 419 | 381 | 457 | 610 | 737 | 838 | 965 | 1029 | 1130 | 1219 | 1321 | 1549 |
| L1-BW (mm) | 368 | 419 | 381 | 457 | 610 | 737 | 838 | 965 | 1029 | 1130 | 1219 | 1321 | 1549 |
| L2-RTJ (mm) | 371 | 422 | 384 | 460 | 613 | 740 | 841 | 968 | 1038 | 1140 | 1232 | 1334 | 1568 |
| Hmm) | 590 | 700 | 740 | 870 | 1120 | 1390 | 1592 | 1765 | 2025 | 2175 | 2510 | 2750 | 3240 |
| K (mm) | 250 | 300 | 350 | 450 | 500 | 600 | 750 | 850 | 850 | 960 | 960 | 1000 |
1000 |
