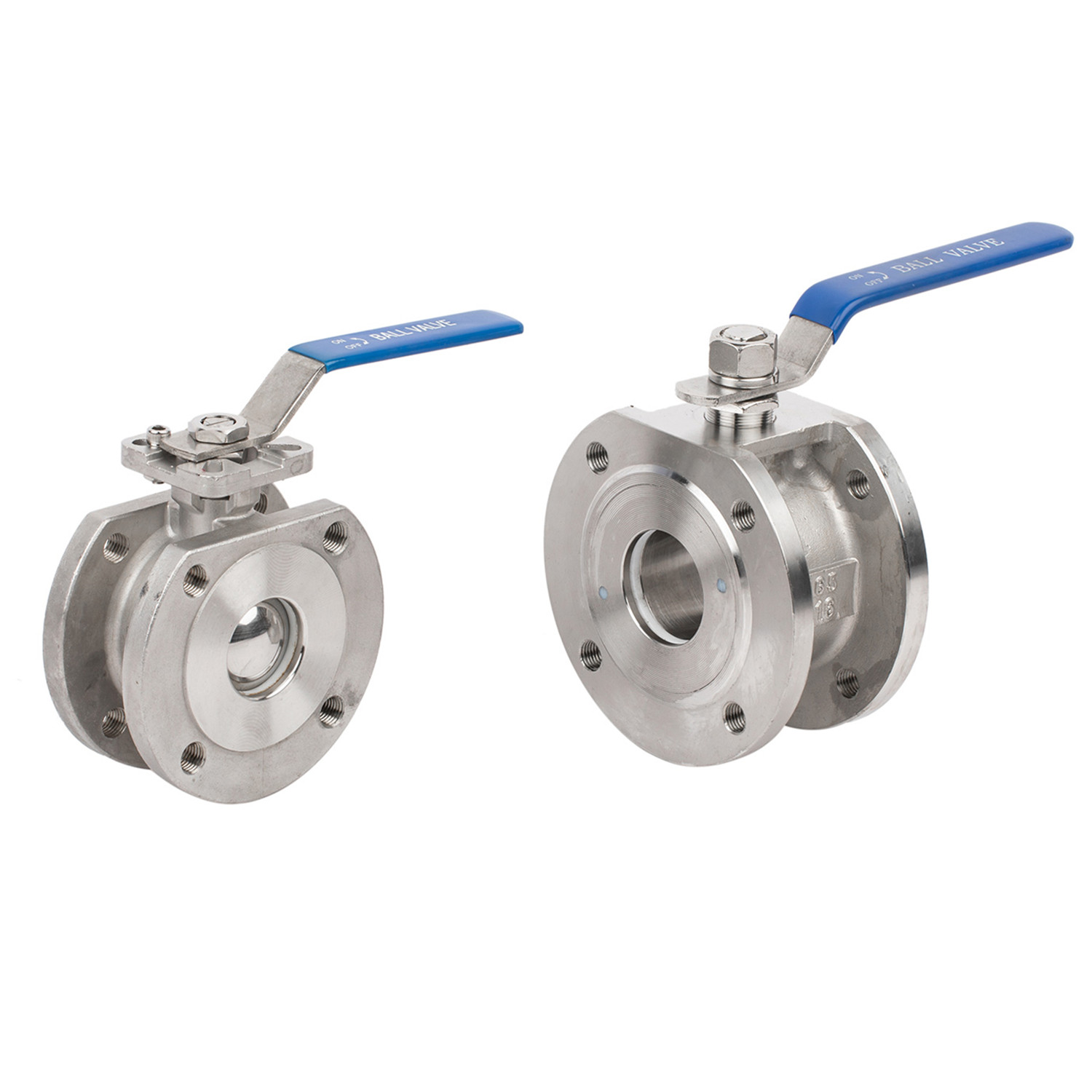

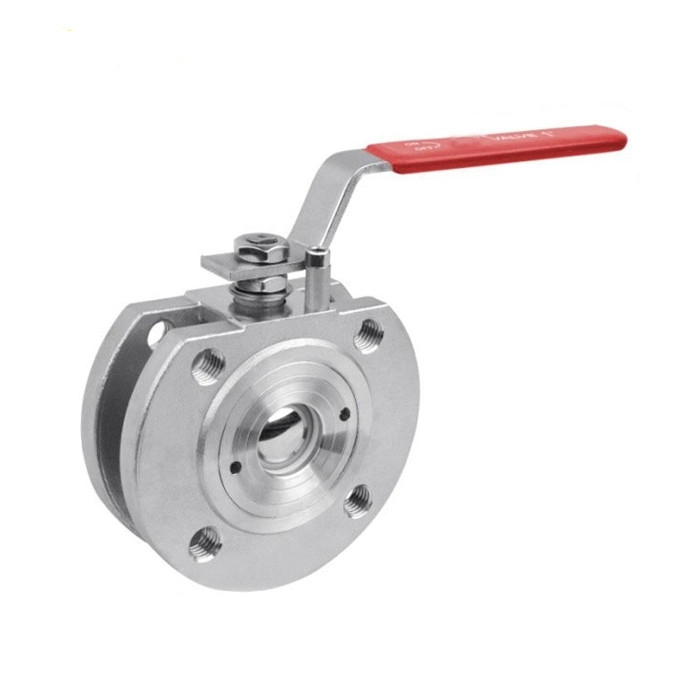

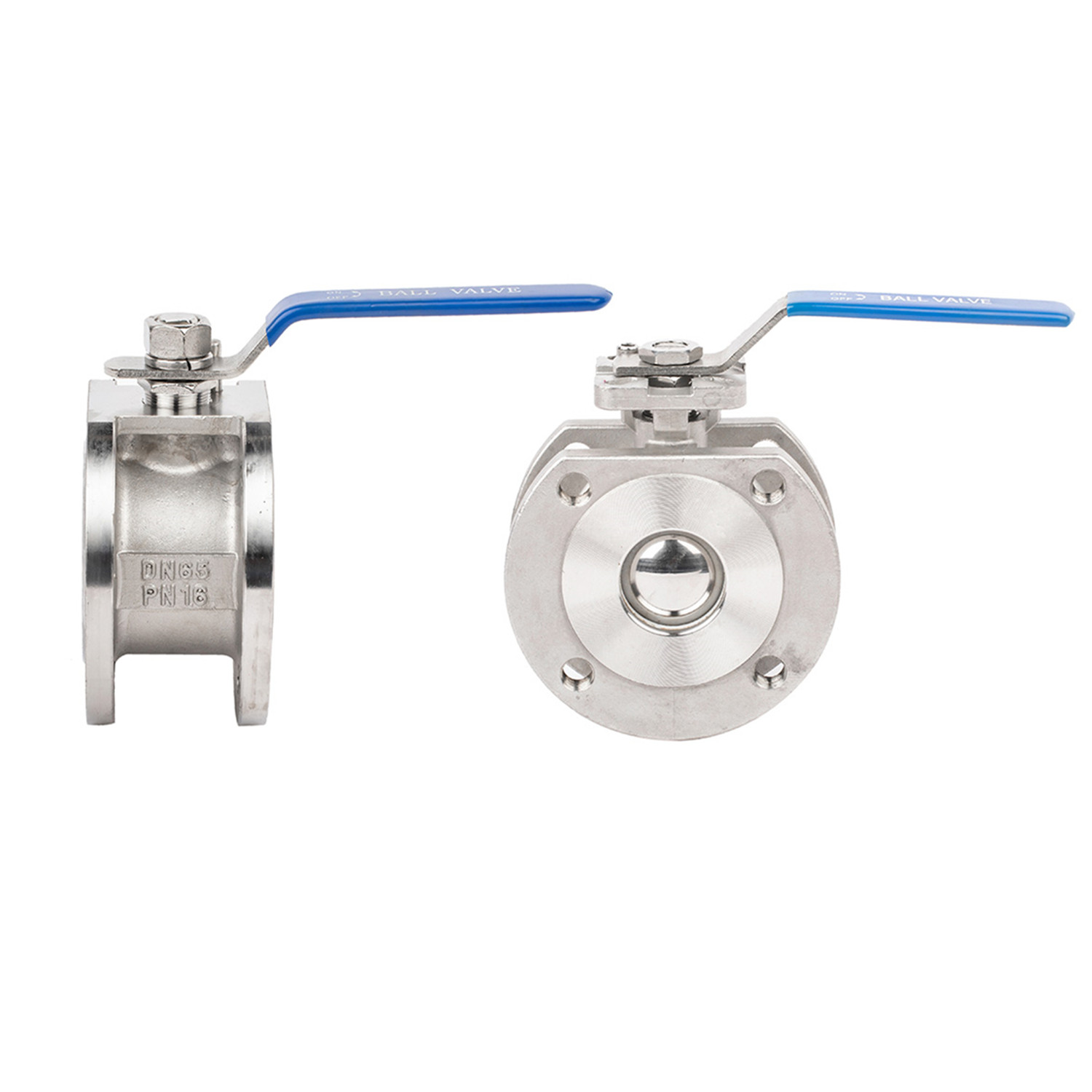

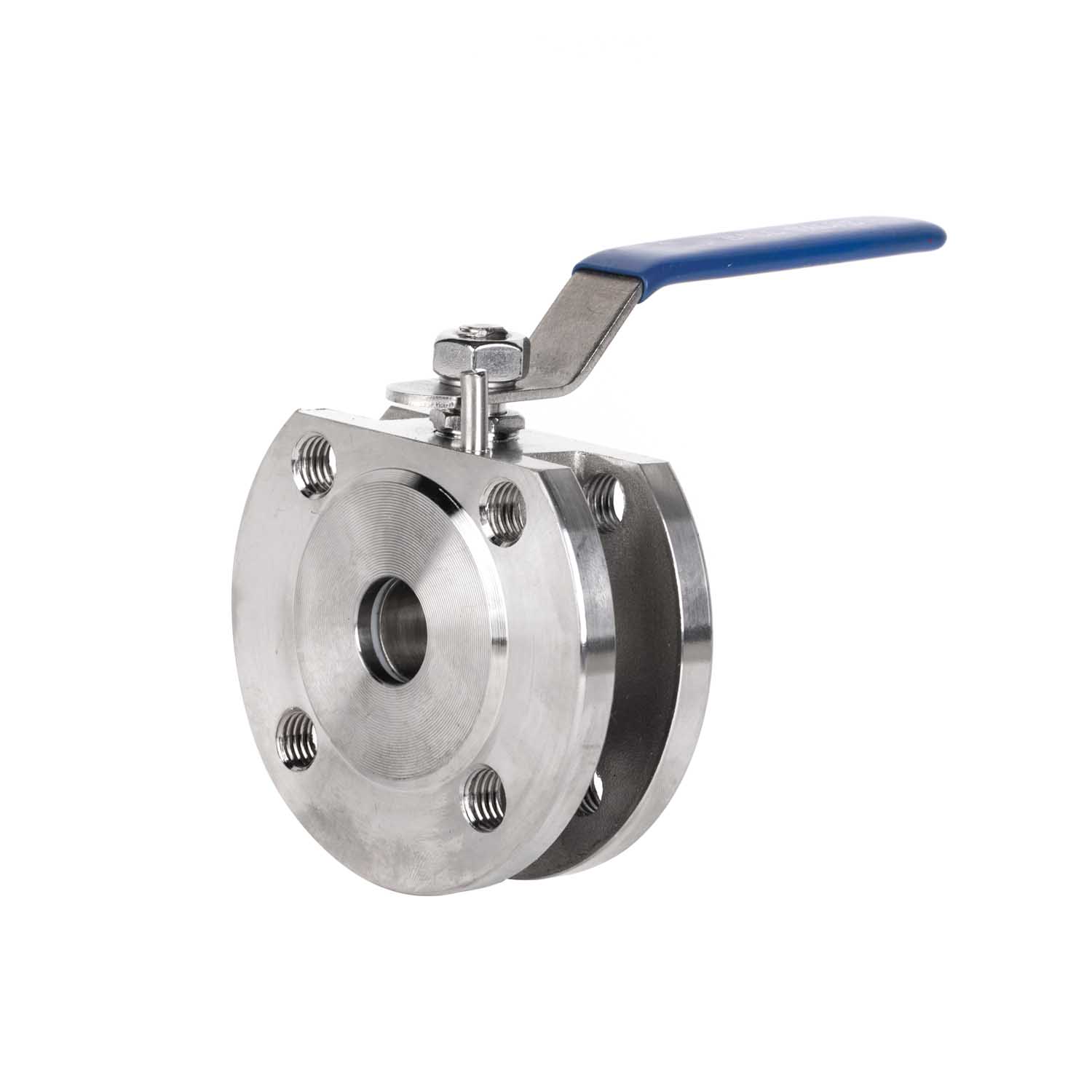

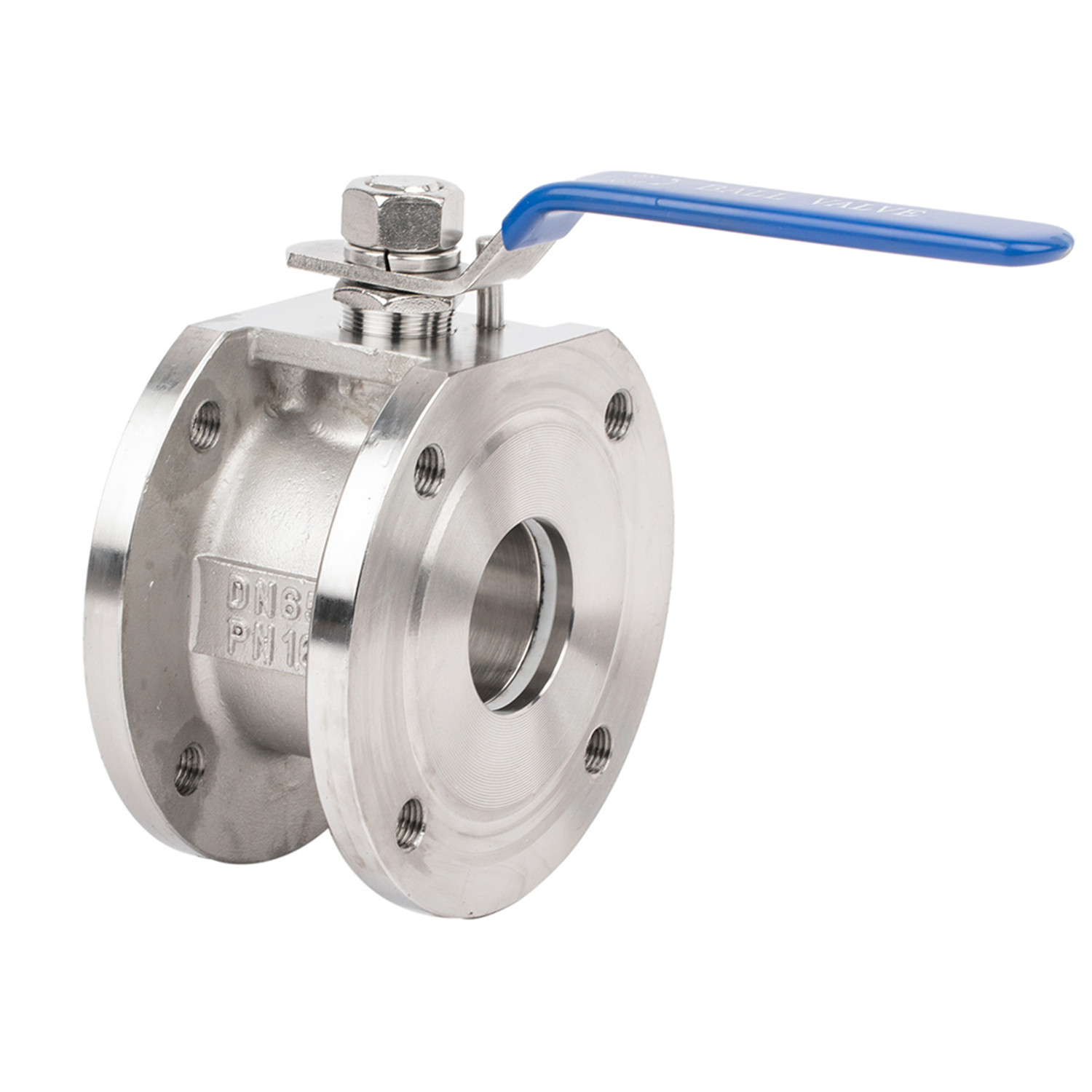

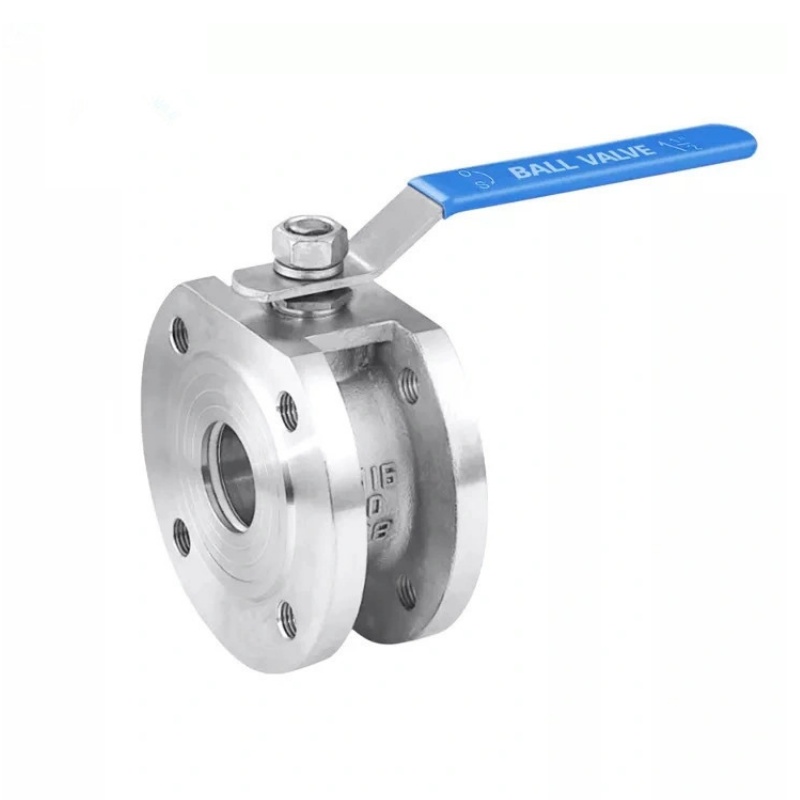

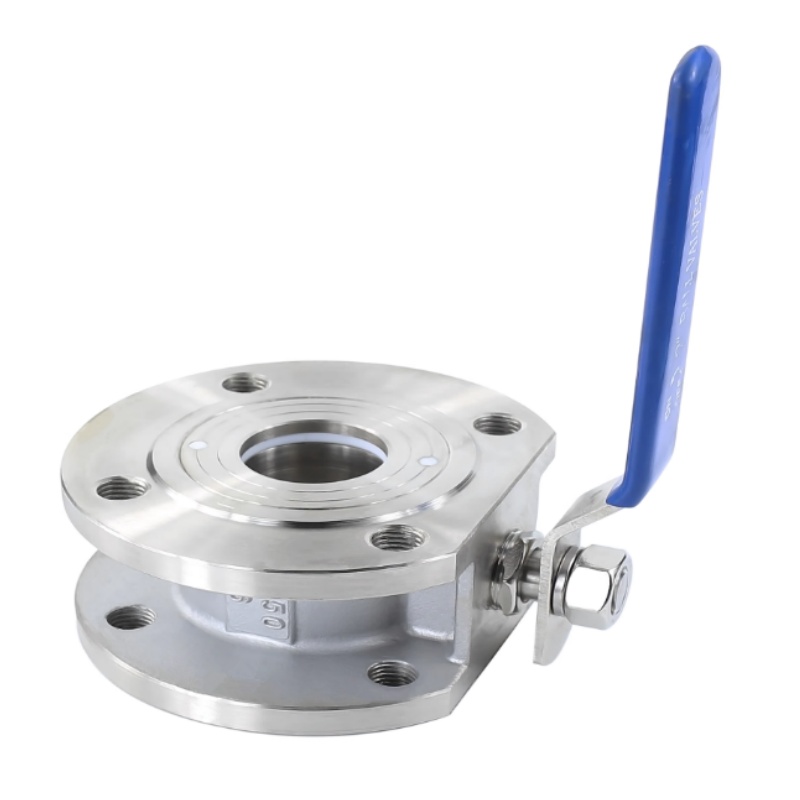

Wysokiej jakości zawory kulowe z kołnierzem waflowym ze stali nierdzewnej JOEPAI to ultrakompaktowe zawory odcinające ćwierćobrotowe umieszczone pomiędzy standardowymi kołnierzami rurowymi. Są preferowane w ciasnych przestrzeniach w rurociągach przemysłowych, chemicznych i farmaceutycznych. Te wytrzymałe, jednoczęściowe zawory korpusowe zapewniają doskonałą odporność na korozję i nieograniczoną, pełnoprzelotową kontrolę przepływu. Są zaprojektowane do mocowania bezpośrednio pomiędzy dwoma kołnierzami rurociągu za pomocą długich śrub rozciągających się na całej długości korpusu. Eliminując zintegrowane kołnierze końcowe, uzyskuje się wyjątkowo krótki wymiar czołowy, dzięki czemu jest znacznie lżejszy i tańszy niż standardowe zawory kulowe kołnierzowe.
Kompaktowy korpus: wyjątkowo cienka, jednoczęściowa konstrukcja minimalizująca powierzchnię rurociągu
Mechanizm połączenia: Instaluje się pomiędzy kołnierzami rur, zabezpiecza poprzez ściskanie śrub bocznych
Niska objętość zatrzymania: Mała odległość między kulką a krawędzią zewnętrzną zmniejsza retencję medium i martwe strefy
Materiały: stal węglowa (WCB / A105), stal nierdzewna (CF8/304, CF8M/316)
Wartości ciśnienia: klasa ASME 150/300, EN PN10 / PN16 / PN40
Rodzaje gniazd: Miękkie gniazdo (PTFE / RTFE) zapewniające zerowy wyciek
Typy otworów: Pełny port (maksymalna wydajność przepływu), V-Port / Segmentowany (precyzyjne dławienie)

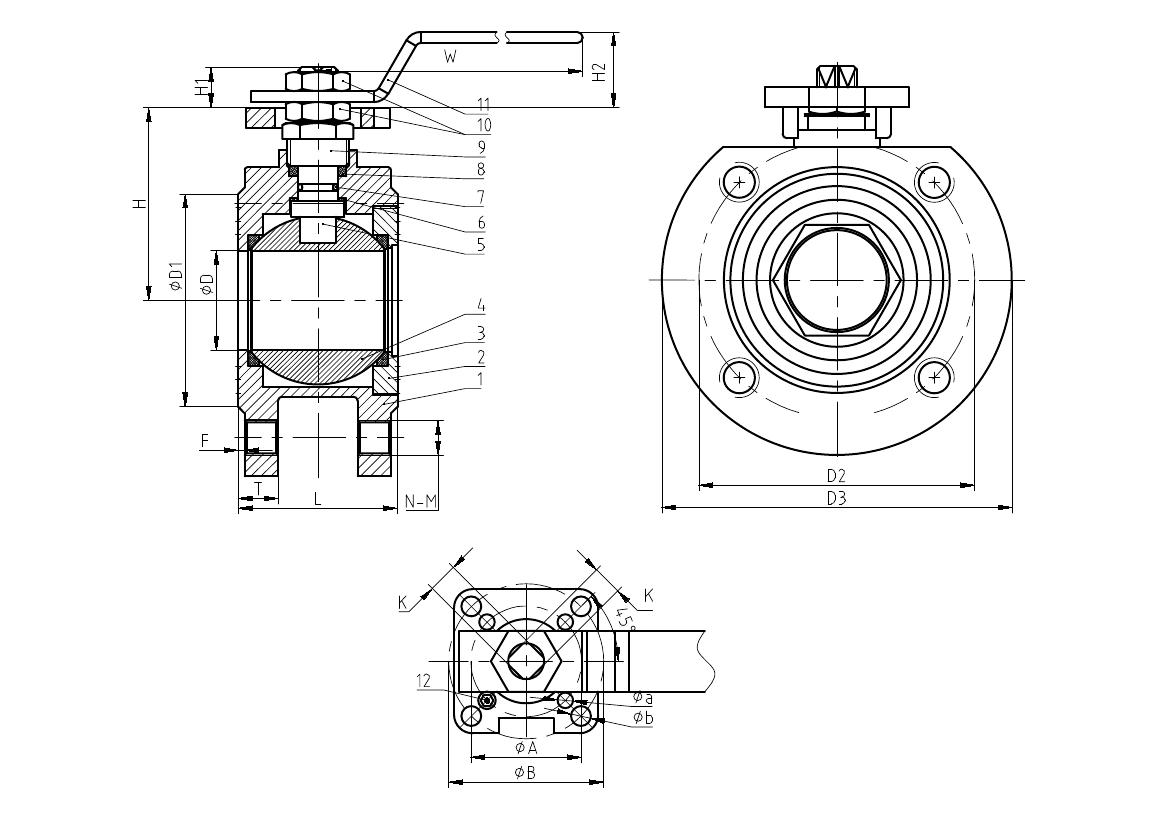

| NIE. | Nazwa części | Tworzywo |
| 1 | Ciało | WCB/CF8/CF8M |
| 2 | Czapka | WCB/CF8/CF8M |
| 3 | Siedziba | PTFE |
| 4 | Piłka | SS304/SS316 |
| 5 | Trzon | SS304/SS316 |
| 6 | Uszczelka | PTFE |
| 7 | O-ring | WITON |
| 8 | Uszczelka | PTFE |
| 9 | Gruczoł | SS/SUS304 |
| 10 | Nakrętka łodygi | SS/SUS304 |
| 11 | Uchwyt | SS |
| 12 | Zatrzymaj pinezkę | SS/SUS304 |
|
DN
|
D
|
D3
|
D2
|
D1
|
T-F
|
L
|
W
|
H
|
N-ŘM
|
|
15
|
15
|
95
|
65
|
46
|
9-2
|
35
|
120
|
65
|
4-Ř12
|
|
20
|
20
|
105
|
76
|
56
|
11-2
|
38
|
120
|
71
|
4-Ř12
|
|
25
|
25
|
115
|
85
|
65
|
11-2
|
42
|
140
|
76
|
4-Ř12
|
|
32
|
32
|
135
|
100
|
75
|
14-2
|
52
|
170
|
98
|
4-Ř16
|
|
40
|
38
|
145
|
110
|
85
|
14-2
|
62
|
200
|
105
|
4-Ř16
|
|
50
|
45.5
|
160
|
125
|
100
|
18-2
|
72
|
240
|
128
|
4-Ř16
|
|
65
|
58
|
180
|
145
|
120
|
20-2
|
96
|
280
|
145
|
8-Ř16
|
|
80
|
73
|
195
|
160
|
135
|
22-3
|
118
|
320
|
170
|
8-Ř16
|
|
100
|
93
|
215
|
180
|
155
|
24-3
|
138
|
400
|
185
|
8-Ř16
|
|
125
|
120
|
245
|
210
|
185
|
26-3
|
200
|
450
|
205
|
8-Ř16
|
|
150
|
145
|
280
|
240
|
210
|
28-3
|
225
|
500
|
225
|
8-Ř20
|
|
200
|
198
|
335
|
295
|
265
|
30-3
|
275
|
600
|
240
|
12-Ř20
|
