Zawór kulowy kołnierzowy wysokiego ciśnienia ANSI z kutej stali

JOEPAI skupia się na niestandardowych dla Wysokociśnieniowy zawór kulowy kołnierzowy ANSI z kutej stali, z bogatym doświadczeniem OEM i międzynarodowym rekordy dopasowania projektu. W zastosowaniach przemysłowych, w których występują trudne warunki, takie jak wysokie ciśnienie, wysoka temperatura lub media korozyjne, kute zawory kulowe są często bardziej niezawodnym wyborem niż zawory odlewane. W przeciwieństwie do większości zaworów kulowych, w których stosuje się procesy odlewania, zawory kute znacznie poprawiają ich wytrzymałość konstrukcyjną i odporność na ciśnienie dzięki unikalnej metodzie produkcji. Wybierz kuty zawór kulowy do trudnych warunków, w których bezpieczeństwo, niezawodność i maksymalna wytrzymałość nie podlegają negocjacjom.

Zalety projektowania

Wysokociśnieniowe zawory kulowe są przeznaczone do kontrolowania i wytrzymywania mediów płynnych lub gazowych pod wysokim ciśnieniem, zwykle obsługując ciśnienia robocze w zakresie od setek do tysięcy funtów na cal kwadratowy (psi). Zawory te są wykonane ze stali nierdzewnej, stali węglowej i innych stopów o wysokiej wytrzymałości, aby zapewnić szczelną i bezproblemową pracę w warunkach wysokiego ciśnienia, z doskonałymi właściwościami uszczelniającymi i trwałością.

Wybierając kuty zawór kulowy, ważne jest, aby zrozumieć, czym różni się proces jego produkcji od procesu produkcji zaworów odlewanych. Podobnie jak w przypadku zaworów odlewanych, produkcja kutych zaworów kulowych rozpoczyna się od szczegółowego projektu i inżynierii dostosowanej do konkretnych wymagań operacyjnych. Klienci mają możliwość elastycznego wyboru spośród różnych parametrów projektowych, aby dopasować je do swoich potrzeb. Oferujemy kute zawory kulowe w różnych rozmiarach, ciśnieniach, gatunkach materiałów i konfiguracjach wyposażenia. Na przykład nasze kute zawory kulowe do zastosowań ciężkich są dostępne w rozmiarach od ½” do 20”, z klasami ciśnienia w zakresie od ANSI 150# do 4500#.

Po sfinalizowaniu projektu zaworu nasi wykwalifikowani technicy przystępują do procesu kucia. Kucie polega na zastosowaniu siły mechanicznej – często w połączeniu z ciepłem – w celu ukształtowania metalu w bardzo wytrzymałe i gęste elementy. Zarówno korpus zaworu, jak i części wewnętrzne są kute, dzięki czemu powstają wyjątkowo wytrzymałe zawory o dużej wytrzymałości, które zapewniają niezawodne działanie nawet w najbardziej wymagających warunkach.

Funkcja

Pływająca, solidna kula, pełny lub zmniejszony otwór.

Podkładka montażowa ISO5211 dla opcji siłownika Opcja urządzenia blokującego.

Konstrukcja trzpienia odporna na wydmuch.

Dostępna konstrukcja antystatyczna i konstrukcja ognioodporna API 607

Dwukierunkowy typ uszczelnienia

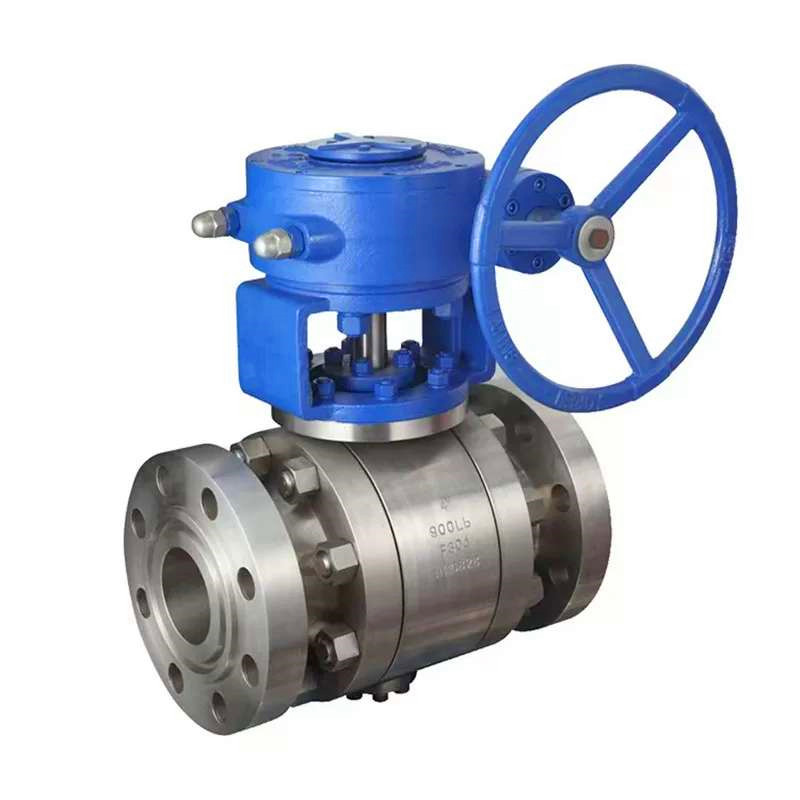

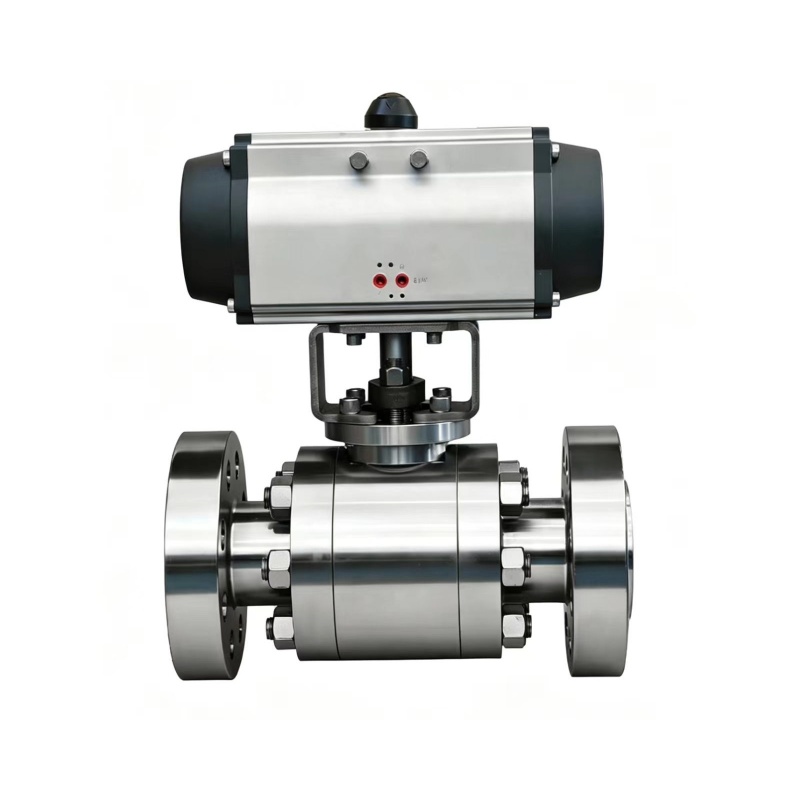

Działanie: koło ręczne, koło ślimakowe, siłownik pneumatyczny i siłownik elektryczny.

Standardy projektowe

Standard projektowy: API 6D, API 608, BS 5351/DIN3357/JIS B2071
Twarzą w twarz: ASME B16.10/DIN3202/JIS B2002
Końcówki kołnierzowe: ASME B16.5, ASME B16.47/DIN2543-2545-2501/JIS B2220
Test i kontrola: API 598, API 6D/DIN2401/JIS B2003

Specyfikacja wydajności

Ciśnienie nominalne: 150LB-600LB/PN16~PN100/10K~60K)
Test wytrzymałości: 1,5PNRozmiar: 1/2''-2''(DN15~DN50)
Główny materiał korpusu zaworu: A105, F304, F316, stal nierdzewna typu duplex
Odpowiednie medium: woda, para, olej, zawierające włókna, małe ciała stałe cząstki, zawiesina itp
Odpowiednia temperatura: -29 ℃ ~ 180 ℃; -29 ℃ ~ 425 ℃; -40 ~ 540 ℃

Główne wymiary

Cdziewczyna 150LB                                                                                                                                                                                                                                                                                                                                Jednostka: mm

Cdziewczyna 300LB                                                                                                                                                                                                                                                                                                                     Jednostka: mm

Cdziewczyna 600LB                                                                                                                                                                                                                                                                                                                       Jednostka: mm

NPS	DN	d	L			KOŁNIERZ						W	H
			RF	RTJ	BW	D	D1	D2	f	b	N-φd
1/2"	15	13	165	/	165	95	66.5	35	7	14.5	4-16	140	78
3/4"	20	19	190	/	190	115	82.5	43	7	16	4-19	140	80
1"	25	25	216	/	216	125	89	51	7	17.5	4-19	180	110
11/4"	32	32	229	/	229	135	98.5	64	7	21	4-19	200	115
11/2"	40	38	241	/	241	155	114.5	73	7	22.5	8-22	250	135
2"	50	50	292	295	292	165	127	92	7	26	8-19	300	152
3"	80	75	356	359	356	210	168.5	127	7	32	8-22	650	224
4"	100	100	432	435	432	275	216	157	7	38.5	8-25	800	248
